Voici la méthode pour installer une suspension sur un boîtier DCL : ce dispositif de connexion encastré au plafond supporte mécaniquement jusqu’à 25 kg. Vous repartez avec la procédure pour raccorder vos fils électriques selon la norme, sans risque d’électrocution.
Comprendre le boîtier DCL avant d’installer un luminaire

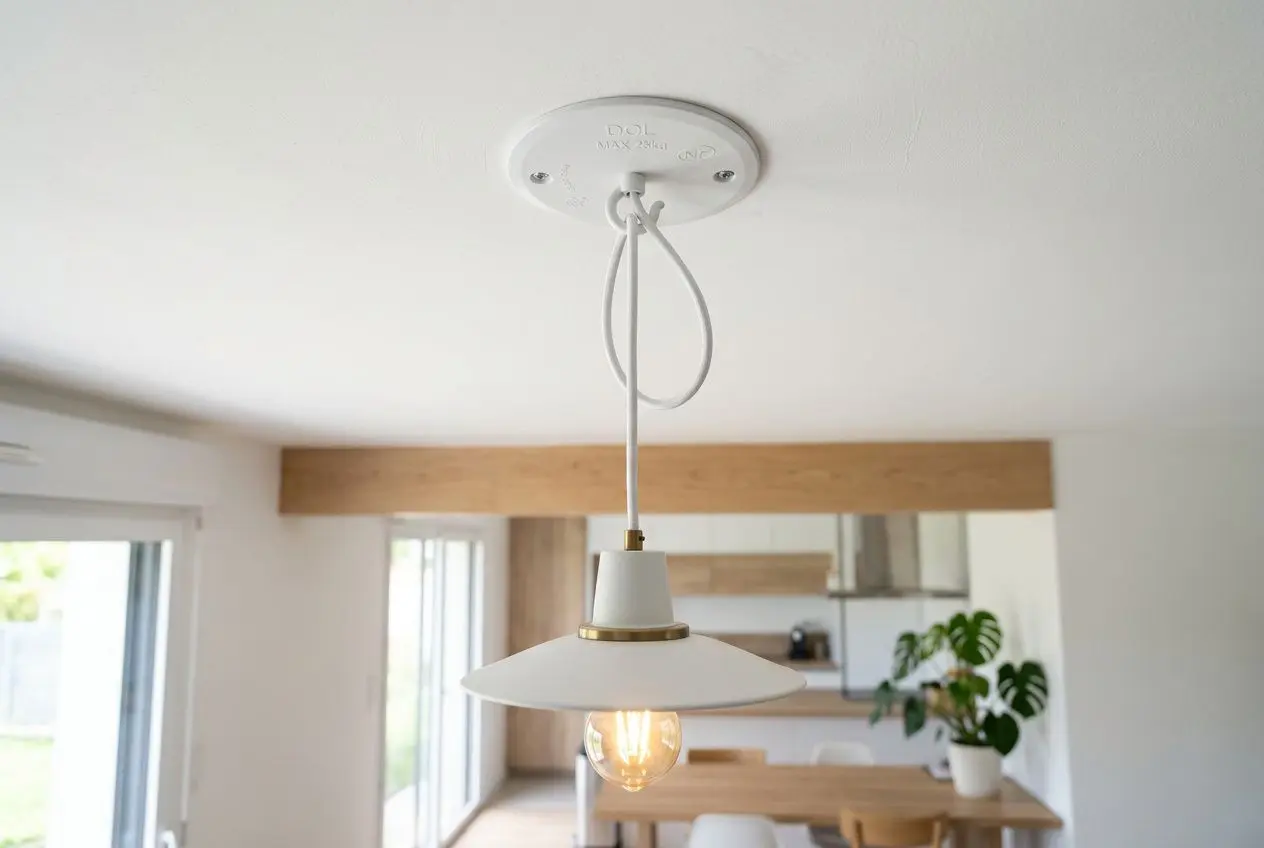

Avant de toucher le moindre fil, identifiez le dispositif fixé au plafond. Le boîtier DCL fonctionne comme une prise sécurisée dédiée à l’éclairage. J’y installe régulièrement des modèles tels que la suspension décorative blanche en métal (réf. BV05-00040). Cette monture de 840 g, équipée d’une douille E27, se verrouille directement sur l’axe central.
Qu’est-ce qu’un boîtier DCL et à quoi sert-il ?
Le dispositif de connexion luminaire standardise le branchement de tout luminaire récent en France. Imposée par la norme NF C 15-100, cette boîte d’encastrement intègre un bornier à repères de couleurs ainsi qu’une fiche amovible. L’objectif technique est clair : permettre d’installer une suspension luminaire rapidement, sans domino flottant ni fils électriques apparents.
Capacité de charge : un boîtier DCL correctement arrimé supporte jusqu’à 25 kg, suffisant pour soutenir un lustre massif ou une suspension luminaire classique. Protection électrique : le capot et la fiche détrompeuse éliminent les inversions de phase lors de la connexion. Finition : la plaque de 70 mm masque le raccordement et sert d’appui au pavillon de fixation.
Un luminaire d’importation sans mention spécifique pose souvent problème sur chantier. Son pavillon ne recouvre pas toujours la plaque, ou son système de maintien ignore le crochet central. Vérifiez la présence de la fiche DCL avant d’installer une suspension.
Quel matériel préparer pour installer une suspension luminaire ?
Un branchement soigné exige un outillage réduit, mais impérativement isolé. Coupez le disjoncteur général au tableau électrique avant toute intervention. Si vous montez une suspension LED décorative, assurez-vous que la visserie correspond au filetage du boîtier DCL.
Testeur de tension : je l’utilise systématiquement pour confirmer l’absence de courant sur la borne avant de travailler. Tournevis isolé : indispensable pour serrer les contacts du dispositif sans risque de contact accidentel avec une pièce sous tension. Pince à dénuder : réglez-la pour dénuder le conducteur sur exactement 10 mm, soit la profondeur requise par le bornier automatique.
Le circuit d’éclairage utilise des conducteurs rigides de 1,5 mm². Cette section autorise jusqu’à huit points lumineux, protégés par un disjoncteur de 16 A maximum. Dans les faits, je privilégie un disjoncteur 10 A pour les circuits purement LED.
Comment vérifier la compatibilité de la suspension avec le DCL ?
La mécanique dicte la compatibilité finale de l’installation. Le pavillon de votre luminaire doit présenter un diamètre supérieur à 70 mm pour masquer le dispositif de connexion au plafond. La barrette métallique interne nécessite un orifice central pour se visser sur l’axe du boîtier DCL.
Le modèle BV05-00040 illustre un assemblage direct : son poids de 840 g sollicite à peine le support. Pour adapter vos choix aux contraintes de chaque pièce, notre guide pour choisir une suspension luminaire détaille les règles d’implantation. Distock.fr vous accompagne dans la sélection de références certifiées pour le marché français.

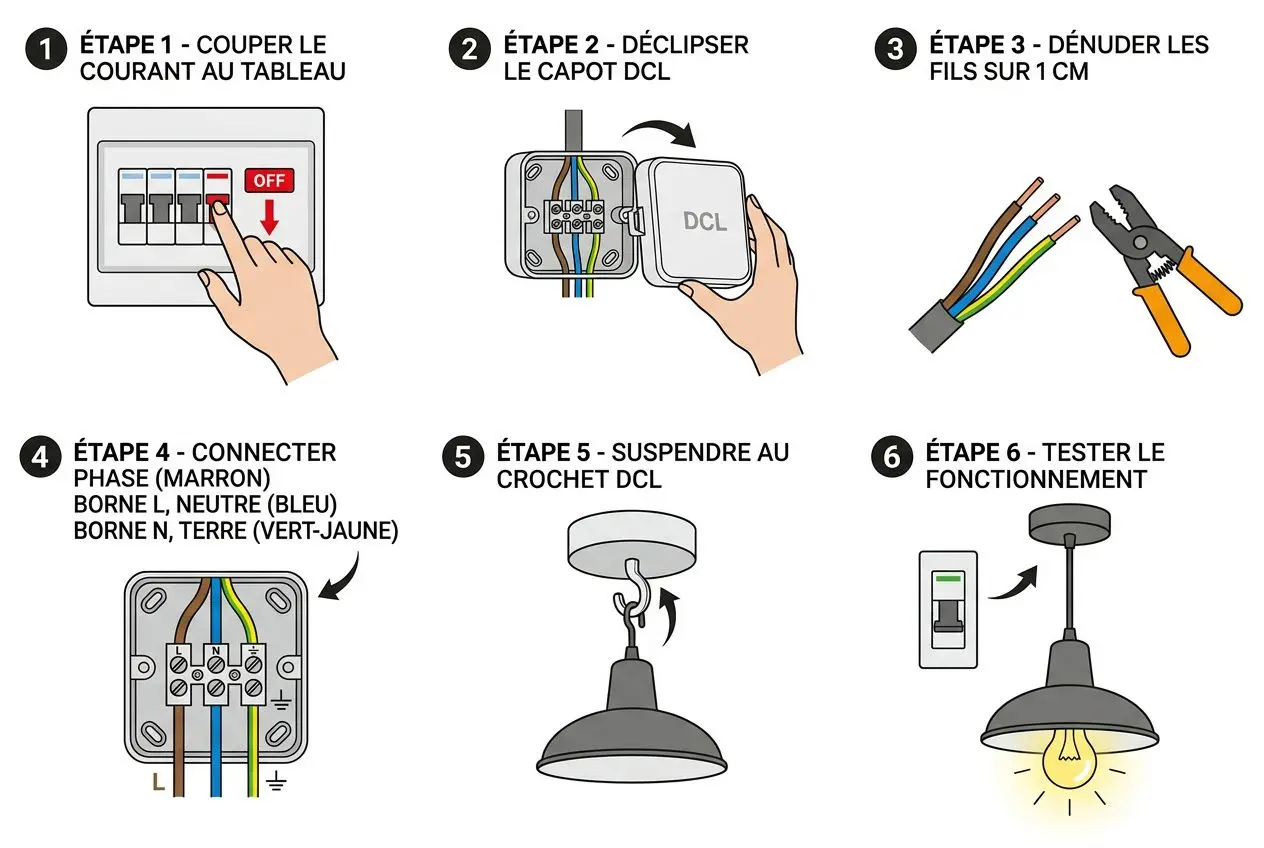

Étapes pour brancher et fixer une suspension sur boîtier DCL
Un boîtier DCL standard supporte une charge maximale de 25 kilos lorsqu’il est arrimé fermement au plafond. Savoir comment installer un luminaire suspension exige une méthode rigoureuse : isoler le circuit, raccorder chaque fil avec précision, puis sécuriser la charge. Dans les faits, une erreur d’affectation sur le bornier transforme un simple branchement en court-circuit.
Précautions de sécurité avant tout branchement électrique
La sécurité de l’intervention impose de couper le courant au disjoncteur général du tableau électrique. Je vérifie systématiquement l’absence de tension au niveau du plafond à l’aide d’un multimètre certifié. Intervenir sur un réseau sous tension expose directement à un arc électrique au moment du contact.
Portez des gants isolants pour manipuler chaque câble, même si le disjoncteur divisionnaire est abaissé. Un retour de neutre reste un danger mortel sur les chantiers de rénovation. Si l’isolant s’effrite sous vos doigts, interrompez l’opération et remplacez les conducteurs endommagés.
Comment connecter les fils dans la douille DCL ?
Retirez le capot en plastique pour accéder directement à la douille et à ses connecteurs internes. Dénudez ensuite chaque conducteur sur 9 millimètres avec une pince adaptée. Une longueur excessive crée un risque de court-circuit, tandis qu’un bout trop court s’échappera de la borne.
Concrètement, la phase rejoint l’emplacement marqué L, tandis que le conducteur bleu s’insère côté N. Si la carcasse du lustre est métallique, vous devez impérativement relier la terre sur l’emplacement central de la boîte DCL. Exercez une légère traction mécanique pour confirmer que le cuivre est bien verrouillé dans le bornier.
Fixation du luminaire au plafond et vérification finale
Le poids du luminaire doit reposer exclusivement sur le crochet intégré, jamais sur la traction des conducteurs en cuivre. Pour une charge lourde, je privilégie de fixer solidement la boîte DCL à la charpente : une simple cheville à expansion dans le plâtre finira par céder.
La réserve de câble, lovée avec précaution, trouve sa place sous la cloche de fixation. Cette pièce de finition empêche également la gaine isolante de frotter contre les arêtes tranchantes de la maçonnerie. Le résultat final doit être exempt de toute contrainte mécanique.
Rétablissez le courant pour valider l’allumage immédiat du luminaire sans le moindre scintillement. Je teste ensuite l’ancrage en exerçant une légère poussée latérale sur l’armature métallique. Si le matériel d’origine s’avère usé, vous trouverez les fiches DCL de remplacement certifiées sur Distock.fr pour finaliser le montage en toute conformité.
Bien choisir et positionner son lustre ou suspension au plafond
Un luminaire posé 10 cm trop bas génère un éblouissement permanent autour d’une table à manger. La réussite de votre éclairage dépend autant du raccordement électrique que du positionnement dans l’espace. Je vous livre ici les règles de hauteur que j’applique systématiquement sur chantier.
Quelle hauteur idéale pour installer un luminaire au plafond ?
Pour installer une suspension avec crochet à la bonne hauteur, la règle consiste à diviser la hauteur de plafond par 5,5. Avec un plafond standard à 2,50 m, la descente de câble atteindra environ 45 cm. Ce calcul pose une base technique fiable, avant tout ajustement selon la zone concernée.
- Salon : installez le bas de l’armature entre 1,80 et 2,15 mètres du sol afin d’éviter toute gêne visuelle.
- Chambre : positionnez le diffuseur entre 1,90 et 2,00 mètres, en anticipant le recul nécessaire depuis le lit.
- Salle à manger : maintenez 70 cm entre le plateau de la table et l’ampoule pour préserver le confort des convives.
- Cuisine : prévoyez 60 à 80 cm au-dessus d’un plan de travail classique, et jusqu’à 90 cm au-dessus d’un îlot.
Ces mesures s’appliquent directement pour installer un luminaire au plafond compris entre 2,40 m et 2,70 m de hauteur. Au-delà de cette fourchette, ce ratio technique garantit que votre appareil ne semblera pas perdu dans le volume de la pièce.
| Pièce | Hauteur de pose recommandée | Diamètre conseillé |
| Salon (15-20 m²) | 1,80 – 2,15 m du sol | 45 – 50 cm |
| Chambre (10-15 m²) | 1,90 – 2,00 m du sol | 40 – 45 cm |
| Salle à manger | 70 cm au-dessus de la table | ½ du diamètre de la table |
| Cuisine / plan de travail | 60 – 80 cm au-dessus de la surface | 30 – 40 cm |
| Grande pièce (+ de 20 m²) | Selon calcul plafond ÷ 5,5 | + de 60 cm |
Installer une suspension avec crochet au-dessus d’une table ou d’un îlot
Installer une suspension au-dessus d’une zone de repas impose de maîtriser le diamètre de la coupole. Sur une table ronde de 120 cm, un modèle de 60 cm occupe l’espace avec justesse. Pour un grand format rectangulaire, ne dépassez jamais les trois quarts de la largeur du plateau.
Dans les faits, laissez toujours un retrait latéral d’au moins 20 cm par rapport aux bords du meuble. Ce dégagement évite les chocs avec le lustre lorsque vous vous levez de table. C’est cette contrainte spatiale qui dicte souvent le choix définitif de l’envergure du luminaire.
Sur un îlot central, l’alignement de plusieurs points lumineux requiert un espacement de 70 cm entre chaque fixation. Je privilégie systématiquement trois petites sources espacées plutôt qu’un immense dôme central, afin d’homogénéiser le rendu de l’éclairage.
Lustre ou suspension : quel modèle choisir selon la pièce ?
Un modèle à plusieurs branches répartit son flux sur un large périmètre : cela nécessite une boîte DCL fermement ancrée dans le bâti pour supporter le poids du luminaire. La descente sur câble unique cible l’éclairage de façon plus restreinte et s’installe plus rapidement. Concrètement, l’encombrement de l’armature détermine la cheville à utiliser au plafond.
Pour un salon de 20 m², je privilégie une armature en métal de 50 cm, équipée d’une douille E27 recevant une LED performante. À l’inverse, le plafonnier s’impose dès que le dégagement vertical est insuffisant pour circuler librement sous le luminaire. La différence se joue sur ce seul critère de hauteur disponible sous plafond.
Foire aux questions
Comment brancher les fils d’une suspension sur un boîtier DCL ?
Avant toute manipulation, coupez le courant au tableau électrique : c’est une étape strictement non négociable. Vérifiez l’absence de tension sur le câble, puis déclipsez le capot du boîtier DCL pour accéder au bornier.
Dénudez chaque fil sur environ un centimètre avant de procéder au raccordement : la phase sur la borne L, le neutre sur N, et la terre sur son emplacement dédié. Serrez chaque connexion fermement.
Accrochez ensuite le luminaire au crochet fixé au plafond et dissimulez le câble dans la monture. Rétablissez l’alimentation pour valider le branchement.
Comment installer un lustre sans boîte DCL au plafond ?
Depuis 2001, la norme impose un dispositif de connexion pour toute installation neuve. Raccorder un lustre directement sur des fils électriques sans boîtier DCL reste techniquement possible sur une ligne ancienne, mais la question de la sécurité se pose immédiatement.
L’absence de ce dispositif augmente concrètement le risque d’erreur de câblage sur la phase ou la terre. Je privilégie systématiquement l’ajout d’un boîtier DCL au plafond pour garantir votre sécurité électrique.
Cette mise aux normes sécurise l’ensemble de la ligne. Elle simplifie également toute intervention ultérieure, sans contact direct avec les fils électriques.
Quelle ampoule choisir pour une suspension à douille E27 ?
Une douille E27 supporte une puissance maximale de 23 W sur un lustre suspendu. Dans les faits, je privilégie une ampoule LED comprise entre 4 W et 8 W, qui reproduit fidèlement le rendu de l’incandescence tout en réduisant la consommation.
La différence se joue sur la température de couleur : à 4 000 K, un modèle destiné à une cuisine fournit une lumière neutre, particulièrement adaptée aux préparations culinaires.
La source lumineuse n’est jamais fournie avec la monture du luminaire. Prévoyez de l’ajouter à votre commande sur Distock.fr pour finaliser l’installation.
