Une ampoule LED qui s’éteint brusquement coûte rarement plus de 10 euros à remplacer, et pourtant réparer une ampoule led sans soudure reste possible pour qui sait où chercher. La plupart des pannes viennent d’une seule led grillée dans le circuit en série, ou d’une connexion desserrée au culot E27. Réparer une ampoule de cette façon demande de la méthode, pas d’équipement spécialisé.
Réparer une ampoule LED grillée sans soudure, étape par étape
Une lampe led moderne intègre un driver électronique qui transforme le 220V alternatif en courant continu adapté aux composants. À l’intérieur, plusieurs diodes sont montées en série : si une seule tombe en panne, tout s’arrête. C’est là que commence le diagnostic, avant d’ouvrir quoi que ce soit.
Sécurité et démontage avant réparation
Avant tout démontage, coupez l’alimentation et laissez l’ampoule refroidir dix minutes, les composants internes chauffent à plus de 60°C après utilisation normale. Porter des gants de protection et des lunettes de sécurité n’est pas optionnel : on travaille près de composants électroniques et de petites pièces tranchantes. Travaillez dans un espace bien ventilé, loin de matériaux inflammables.
- Débrancher complètement : coupez l’alimentation et vérifiez que l’ampoule n’est pas sous tension avec un multimètre en mode tension AC.
- Laisser refroidir : attendre au moins dix minutes après arrêt de l’éclairage pour éviter les brûlures sur les composants thermiques.
- Photographier le démontage : prenez des photos de chaque étape pour reconstituer l’assemblage correct lors du remontage.
- Retirer le diffuseur avec soin : le plastique PBT est collé ou clipsé; utilisez un tournevis fin ou un léger coup de marteau sur le bord pour le décoller sans le casser.

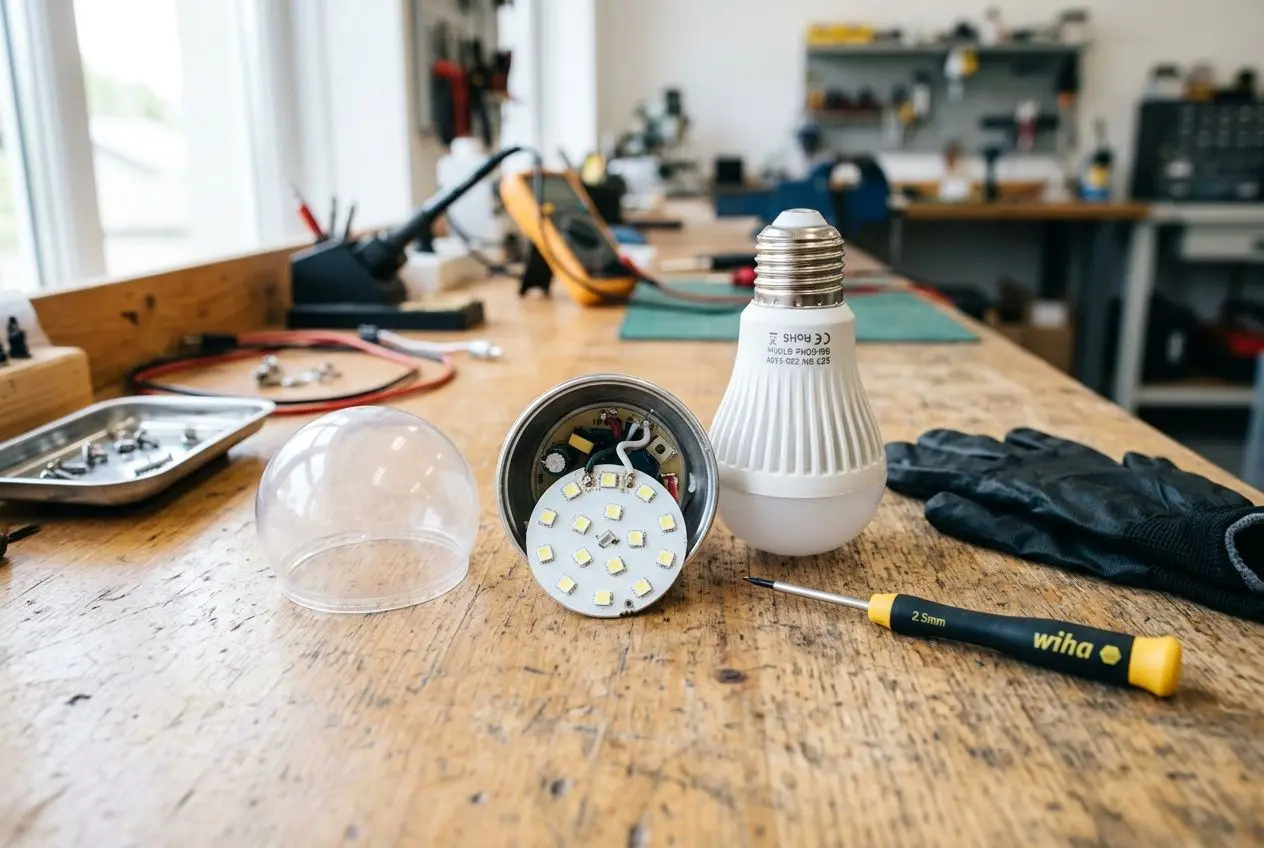

Une lampe led couleur changeante ou tout appareil dimmable demande encore plus de prudence : le driver intègre parfois un transformateur qui peut stocker une charge résiduelle. Une fois le diffuseur retiré, le circuit imprimé avec la batterie de diodes apparaît; dévissez les deux ou trois vis qui retiennent la carte dans le culot. Notez l’ordre exact des pièces, diffuseur, cache thermique éventuel, circuit principal, driver au fond, car c’est cet ordre inverse qui compte au remontage.
Diagnostic pour identifier la LED grillée
Une led défectueuse affiche un point noir visible à l’intérieur du composant. Observez le circuit imprimé à la lumière : ce point noirci se trouve souvent près du centre de la chaîne, et une inspection visuelle suffit dans 70 % des cas. Pour les situations moins évidentes, un multimètre en mode diode résout la question en trente secondes.
Réglez le multimètre sur le mode diode (symbole flèche) et touchez les deux pattes d’une diode avec les sondes : une diode saine affiche environ 0,7V. Inversez les sondes, rien ne doit s’afficher. Si une seule led ne réagit dans aucun sens, c’est la led grillée : testez chaque diode du circuit jusqu’à trouver le coupable. Cette méthode fonctionne aussi bien pour diagnostiquer un spot led encastrable temperature couleur que pour un spot led encastrable ou applique plus complexe.
| État testé | LED saine | LED grillée |
| Sondes en sens normal | Affichage ~0,7V | Pas d’affichage (∞) |
| Sondes inversées | Pas d’affichage (∞) | Pas d’affichage (∞) |
| Point visible | Aucun marquage | Point noirci |
Avant de conclure, vérifiez aussi le fusible sur le circuit imprimé avec l’ohmmètre : un fusible sain indique zéro ohm. Mesurez ensuite la tension en sortie du redresseur lors d’une brève alimentation en 230V AC, environ 315V DC est normal. Une tension anormale signale un défaut du driver, pas seulement d’une diode.
Méthodes pour réparer une ampoule LED sans soudure
La technique principale s’appelle le contournement ou shunt : on court-circuite la led grillée en reliant directement ses deux pattes avec un conducteur fin, ce qui rétablit le passage du courant dans la chaîne. Aucune soudure n’est nécessaire, c’est l’avantage central de cette réparation. La perte de luminosité est quasi imperceptible pour une seule led parmi quinze ou vingt composants.
- Conducteur métallique fin : un petit bout de fil électrique nu (diamètre 0,5 mm) positionné sur les deux pattes de la diode, maintenu par un point de colle thermique ou un adhésif conducteur.
- Ruban adhésif conducteur : découpez une bande étroite et collez-la sur les deux pattes pour relier les deux points tout en isolant le reste du circuit.
- Pâte conductrice : appliquez une pâte à base d’argent entre les deux pattes; elle sèche en quelques minutes et crée une connexion stable sans chaleur ni risque de fusion.
Pour reconnecter les fils débranchés du driver au culot E27, utilisez des connecteurs à clip, des bornes à vis push-in ou des connecteurs à ressort, ces solutions évitent la soudure et se démontent aisément. Les adhésifs conducteurs peuvent aussi fixer un composant défaillant sans passer par la soudure : ils sèchent en quelques heures et créent une liaison fiable pour les connexions bas courant.
Après avoir créé le pont sur la led grillée, rebranchez la lampe led brièvement pour tester avant le remontage complet. Si rien ne s’allume, il reste soit une connexion oubliée, soit un shunt qui n’est pas en contact solide. Attendez cinq minutes, éteignez, laissez refroidir, puis refermez le boîtier.
Quand réparer une ampoule devient impossible
Si le driver est défaillant, aucun shunt ne règle le problème : c’est lui qui distribue l’alimentation à l’ensemble des composants, et il est souvent soudé en usine directement sur le circuit imprimé. Une réparation sans soudure est impossible dans ce cas, remplacer le driver entier ou l’ampoule devient l’unique option. Des dommages critiques au circuit imprimé lui-même, fissures, pistes décollées, rendent aussi la réparation impraticable sans soudure.
Certaines ampoules LED annoncent 15 000 heures de durée de vie mais flanchent après dix-huit mois : dans ces cas, remplacer par une ampoule LED 9W neuve E27 certifiée CE coûte moins cher que le temps de réparation. Les ampoules avec alimentation intégrée IP20 ne sont pas étanches, l’humidité détruit le driver rapidement, et c’est souvent la vraie cause de la panne. Chez Distock, vous trouverez des solutions pour réparer ampoule led en respectant les normes, ainsi qu’une sélection d’ampoule LED sans soudure si le diagnostic confirme un driver irréparable.
En stock chez Distock : des ampoule LED E27 et des ampoule LED 9W garanties deux ans. Une bonne ventilation du luminaire et un entretien régulier des ailettes de refroidissement prolongent la durée de vie bien au-delà des annonces commerciales, c’est souvent ce détail-là qui fait la différence entre un remplacement prématuré et dix ans de sécurité.
Foire aux questions
Peut-on vraiment réparer une ampoule LED sans soudure ?
Réparer une ampoule LED sans soudure fonctionne dans 80 % des pannes simples, via la méthode du shunt. Concrètement, on relie les deux pattes de la LED défectueuse avec un conducteur fin, un ruban adhésif conducteur ou une pâte conductrice, l’alimentation reprend son chemin et les autres diodes s’illuminent.
Les connexions desserrées au culot se règlent aussi sans soudure, avec des connecteurs à clip ou des bornes à vis. Seul le remplacement du driver sur le circuit imprimé demande des compétences en soudage; dans ce cas, une ampoule neuve est souvent la solution la plus directe.
Comment savoir si c’est une LED ou le driver qui est cassé ?
Examinez d’abord le circuit imprimé : une LED grillée affiche un point noir visible. Confirmez avec un multimètre en mode diode, une diode saine indique environ 0,7 V dans un sens, rien dans l’autre; une LED défectueuse ne réagit dans aucun sens.
Mesurez ensuite la tension en sortie du redresseur : environ 315 V DC sous une alimentation de 230 V AC signale une seule LED interrompant la chaîne. Une tension nulle ou très basse pointe vers un défaut driver. Vérifiez aussi le fusible (zéro ohm = sain) et les condensateurs avant de conclure sur la nature exacte de la panne.
Combien de temps dure une réparation d’ampoule LED sans soudure ?
Sans expérience préalable, comptez entre trente minutes et une heure. Le démontage sécurisé prend dix minutes, le diagnostic cinq, le shunt ou la reconnexion dix à quinze minutes, et le remontage dix, les étapes les plus longues restant le refroidissement initial et le séchage des adhésifs conducteurs.
Avec une réparation déjà pratiquée, vingt minutes suffisent. Le truc, c’est que une ampoule LED neuve coûte entre 12 et 20 euros : si la réparation dépasse une heure, le remplacement redevient la solution la plus économique.
