Du choix du luminaire au raccordement final, voici comment installer un spot encastrable de terrasse : perçage, pose des gaines et mise en place, étape par étape.

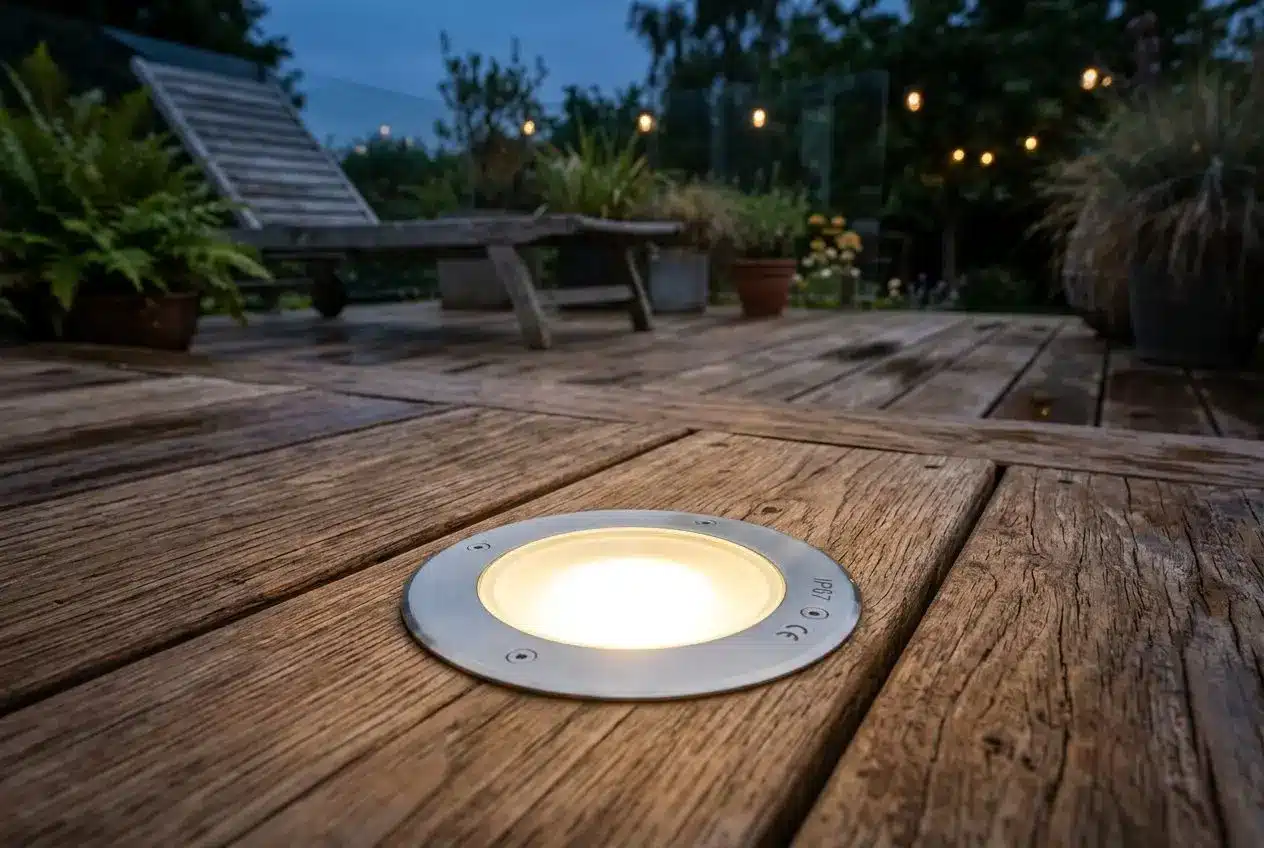

Quel spot encastrable choisir pour votre terrasse
Commencez par examiner votre terrain. Une terrasse en bois, en dalle ou sur toiture n’impose pas les mêmes contraintes de branchement, de gaine ni de raccordement. Un bon point de départ consiste à vérifier trois points : l’indice de protection, la tension d’alimentation et le matériau du luminaire.
Indice IP et matériaux adaptés à l’éclairage extérieur
Pour un éclairage extérieur durable, l’étanchéité passe avant tout. Le choix d’un spot encastrable terrasse se fait d’abord selon son indice IP. Sur une terrasse exposée à la pluie, aux projections d’eau et aux cycles gel-dégel, un modèle étanche IP67 constitue la base la plus sûre.
- IP67 : protection totale contre la poussière et immersion temporaire jusqu’à 1 m pendant 30 minutes. C’est le niveau le plus courant pour un spot encastré sur une terrasse.
- IP68 : niveau supérieur pour les zones très exposées à l’eau, notamment en bord de piscine.
- Inox 304 avec verre trempé : un bon compromis pour une terrasse résidentielle, avec une bonne tenue entre -20 °C et +45 °C.
Dans la pratique, l’inox 316L est préférable en environnement chloré ou salin. L’aluminium anodisé peut convenir pour un jardin moins exposé. À retenir : l’indice et le matériau jouent directement sur la durée de vie du luminaire, surtout lorsque le sol reste humide une partie de l’année.
Puissance, diamètre et qualité de lumière du spot encastrable
Le rendu final dépend rarement d’une forte puissance. Sur la plupart des installations, une ampoule LED de 6 à 9 W suffit pour créer un éclairage confortable, même si certains modèles GU10 acceptent jusqu’à 50 W. Côté installation, vérifiez aussi le diamètre d’encastrement, car c’est lui qui conditionne le perçage et la compatibilité avec la structure de la terrasse.
Un angle de 120° éclaire de façon large et homogène; 40° convient pour baliser un passage ou souligner un bord de terrasse. Pour une ambiance chaleureuse, 3 000 K reste une référence, avec un indice de rendu des couleurs supérieur à 80. Pour aller plus loin sur le choix du matériel, vous pouvez consulter ce contenu dédié au spot encastrable.
Si votre projet concerne une toiture accessible ou un support particulier, il peut être utile de vérifier aussi la réglementation toiture-terrasse.
Tension, transformateur et normes selon la zone de la terrasse
Selon votre configuration, le choix se fait entre 12 V et 230 V. À moins de 2 mètres d’un bassin, la norme NF C 15-100 impose une alimentation en très basse tension de sécurité. Dans ce cas, le transformateur devient indispensable pour alimenter correctement l’éclairage. Au-delà, le 230 V peut être retenu, notamment sur une grande terrasse avec plusieurs points lumineux.
Un disjoncteur différentiel 30 mA reste obligatoire pour tout éclairage extérieur en zone humide. Pour un branchement en 12 V, prévoyez un transformateur chargé au maximum à 80 % de sa capacité nominale. Prévoyez également le cheminement des câbles en gaine, la qualité des connexions et la tenue du matériel face aux intempéries.
Pour respecter les règles liées aux nuisances lumineuses, vous pouvez vous appuyer sur les normes d’éclairage extérieur. À retenir : avant de commander votre matériel, validez la tension, l’étanchéité, le diamètre de perçage et le mode de raccordement.
Préparer et percer votre terrasse pour les spots encastrés
Sur une terrasse, tout se joue dès le départ. Un traçage précis vous évite des reprises compliquées et garantit un éclairage régulier. Avant d’installer des spots encastrables, repérez chaque emplacement au mètre et au crayon pour garder un alignement propre sur toute la surface.

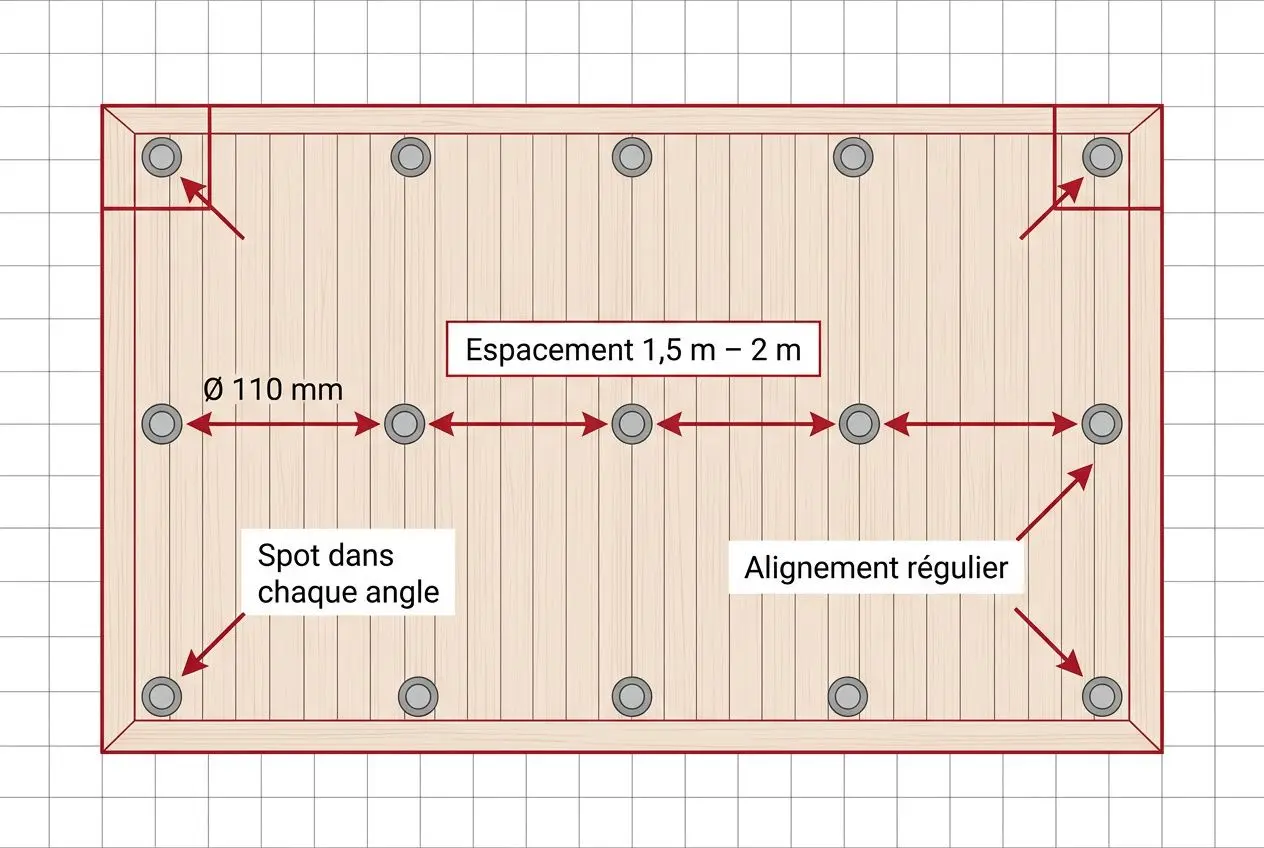

Positionnement et espacement des spots encastrés
Si vous vous demandez comment installer un spot encastrable de terrasse avec un rendu cohérent, commencez par un essai simple. Branchez chaque luminaire à une prise au crépuscule pour visualiser l’éclairage réel, puis ajustez l’emplacement avant toute découpe. C’est un bon point de départ pour éviter les zones trop sombres ou, à l’inverse, un balisage trop serré.
- Espacement régulier : comptez 1,5 à 2 mètres entre les spots encastrés pour une diffusion homogène.
- Angles de terrasse : un spot encastrable dans chaque angle structure visuellement l’espace.
- Balisage d’allée : pour un passage de 5 à 8 mètres, trois à quatre points lumineux suffisent généralement.
Dans la pratique, marquez tous les repères avec du ruban de chantier avant le perçage de la terrasse. Vous pourrez corriger un axe, revoir un passage ou décaler un emplacement sans toucher à la structure. À retenir : un espacement irrégulier se voit immédiatement une fois l’éclairage allumé.
Perçage selon le type de terrasse : bois, composite ou béton
Le perçage de la terrasse se fait ici avec une scie cloche de 110 mm de diamètre. Ce format correspond à un spot encastré au sol avec anneau de 120 mm et hauteur totale de 120 mm. Côté installation, vérifiez toujours la fiche technique du matériel avant d’ouvrir la terrasse : selon votre configuration, quelques millimètres d’écart suffisent à bloquer la pose.
- Terrasse bois existante : retirez les clips, puis faites coulisser la lame concernée avant le perçage pour faciliter le passage du câble et le raccordement.
- Terrasse composite neuve : réalisez les découpes avant la fixation définitive du platelage afin de conserver un accès complet à chaque gaine.
- Terrasse béton : prévoyez une réservation d’environ 30 cm de profondeur sur 40 cm de largeur pour loger les câbles et les boîtes de jonction.
- Hauteur d’encastrement : l’épaisseur cumulée des lames et des lambourdes doit dépasser la profondeur du pot, souvent comprise entre 8 et 16 cm.
Le câble d’alimentation de 50 cm laisse en général assez de longueur pour un raccordement propre, sans jonction supplémentaire.
Passage des gaines et drainage sous la terrasse
Pour aller plus loin côté sécurité, les câbles H07RN-F doivent passer dans une gaine ICTA enterrée à au moins 50 cm. Aucun raccordement ne doit rester exposé sous la structure.
Le drainage mérite la même attention. Disposez environ 45 cm de gravier sous et autour de chaque luminaire, surtout sur dalle béton. Le spot encastré doit rester au niveau du sol, ou très légèrement au-dessus, jamais en creux. Vous limitez ainsi la stagnation de l’eau et prolongez la durée de vie de l’éclairage.
Raccordement électrique et finitions des spots encastrés

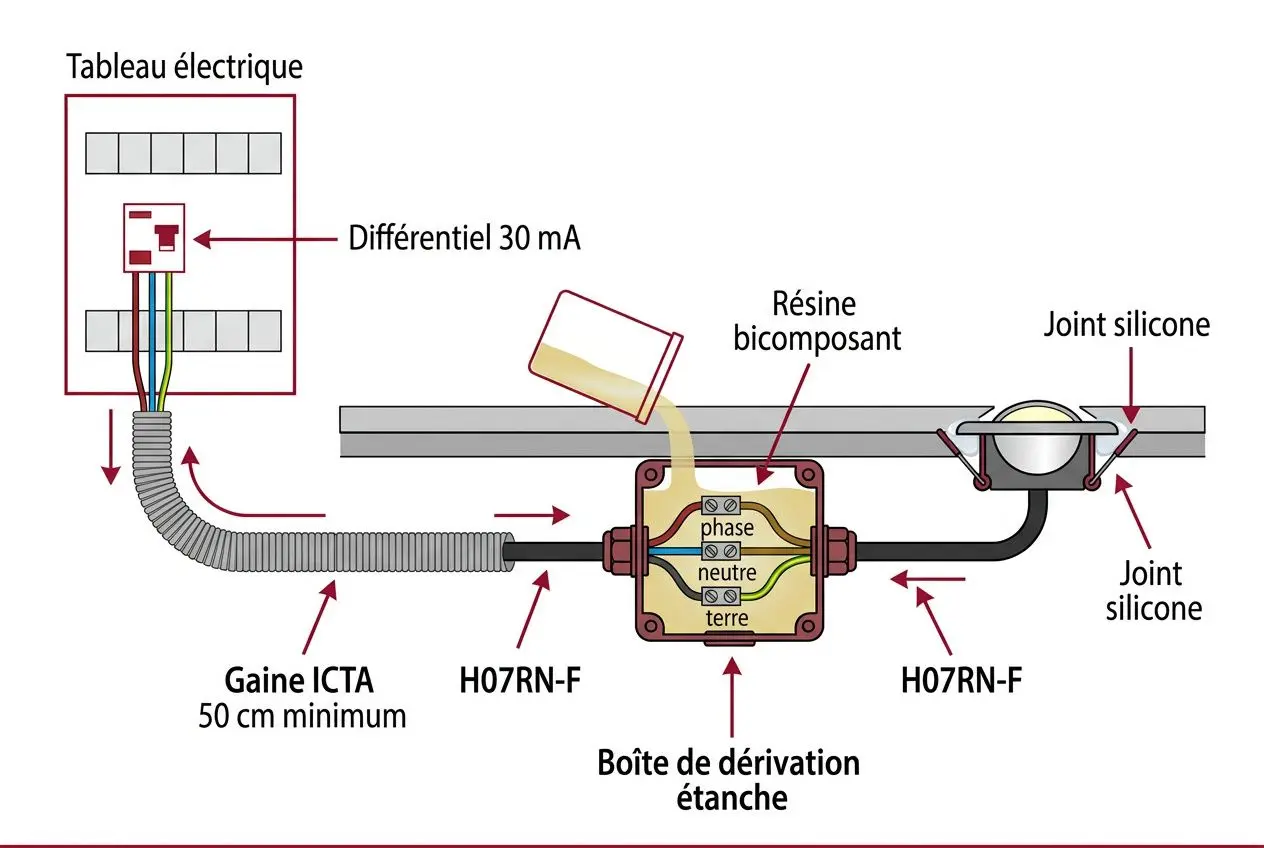

Quand les emplacements sont prêts et que chaque gaine est en place, vient l’étape décisive : le raccordement. Cette étape conditionne votre sécurité, la tenue dans le temps et le bon fonctionnement de votre éclairage extérieur sur votre terrasse.
À retenir : aucune connexion ne doit rester à l’air libre. Chaque liaison se réalise dans une boîte étanche adaptée pour éviter toute infiltration d’humidité.
Les normes et la sécurité pour l’éclairage de terrasse en extérieur
En 230 V, le raccordement de votre spot extérieur s’inscrit dans un cadre strict. Selon votre configuration, vous devez prévoir des câbles adaptés et des protections conformes.
Un luminaire encastrable prévu pour l’extérieur doit viser au minimum l’IP65. L’IP67 reste un bon point de départ sur une terrasse exposée aux intempéries.
- Disjoncteur différentiel 30 mA : cet appareillage est obligatoire pour protéger les utilisateurs sur tout circuit extérieur, avec un départ dédié depuis votre tableau.
- Câbles H07RN-F sous gaine ICTA : ce matériel est indispensable sous votre terrasse pour assurer une excellente résistance aux agressions mécaniques et à l’humidité.
- Boîtes de dérivation étanches : vos connexions de phase, de neutre et de terre s’effectuent en parallèle strictement à l’intérieur de ces boîtiers.
En très basse tension (12 V), les contraintes diffèrent légèrement. Votre transformateur ne doit pas travailler au-delà de 80 % de sa capacité nominale.
Dans la pratique, une sollicitation excessive réduit sa durée de vie. De plus, au-delà de 10 à 15 mètres de câble, la chute de tension risque d’altérer l’intensité de votre source lumineuse.
Connecter et étanchéifier chaque spot encastrable
La norme NF C 15-100 encadre strictement la sécurité de vos installations. Côté installation, les boîtes de dérivation étanches doivent répondre à la classe IP requise par la section 7.702.
Pour travailler proprement, laissez dépasser vos gaines annelées d’environ 10 cm. Dénudez soigneusement votre câble sur 5 cm, puis préparez vos conducteurs sur 1 cm pour un raccordement parfait.
Pour garantir une étanchéité parfaite à long terme, vous pouvez couler une résine bicomposant directement dans la boîte. Cette méthode s’avère la plus fiable en milieu humide.
Finalisez votre montage en appliquant un cordon de joint silicone sous la collerette de votre luminaire, puis fixez fermement l’ensemble dans son pot d’encastrement.
Vérifications finales et conformité de l’installation
Avant de refermer vos réservations, procédez à un contrôle rigoureux de vos lignes électriques.
Testez chaque spot encastrable au multimètre pour vérifier la continuité de terre et l’absence de court-circuit entre phase et neutre avant de sceller le matériel.
Pour vos équipements, privilégiez des modèles conformes aux normes CE en inox 304 avec verre trempé. Ces sources lumineuses offrent généralement plus de 25 000 heures de fonctionnement optimal.
Pour aller plus loin, pensez à vérifier la réglementation locale sur la pollution lumineuse. Limitez votre température de couleur à 3 000 K et ajustez vos plages de fonctionnement selon votre configuration.
Foire aux questions
Quel spot encastrable choisir pour une terrasse exposée aux intempéries ?
Dans la pratique, une terrasse restée à l’air libre subit la pluie, la poussière et le gel. Le bon réflexe consiste à choisir un spot encastrable en inox 304, avec verre trempé et un indice de protection IP67. Ce marquage indique un équipement étanche à la poussière et capable de supporter une immersion ponctuelle jusqu’à 1 mètre. Pour un bord de piscine ou un sol très salin, l’inox 316L en IP68 constitue un bon point de départ, encore plus robuste face à la corrosion.
Côté éclairage, prévoyez une ampoule LED de 6 à 9 W avec un angle d’environ 120°. À retenir : vérifiez toujours la compatibilité entre le culot, la puissance maximale admise et la température de couleur avant d’installer la source lumineuse.
Quelle tension adopter pour installer des spots encastrables près d’une piscine ?
Selon votre configuration, la norme NF C 15-100 impose une alimentation en très basse tension SELV 12 V dès que le luminaire se situe à moins de 2 mètres du plan d’eau. Le transformateur doit couvrir 120 % de la puissance totale afin de fonctionner autour de 80 % de sa charge nominale, un bon point de départ pour préserver sa durée de vie.
Au-delà de 2 mètres, un raccordement en 230 V reste possible. Côté installation, prévoyez un disjoncteur différentiel 30 mA, un câble H07RN-F sous gaine ICTA et des boîtes de dérivation étanches. À retenir : gardez toujours une terre continue jusqu’au coffret pour limiter les tensions de contact.
Comment raccorder un spot extérieur encastré dans une terrasse en béton ?
Étape terrain : tracez votre implantation, puis forez un logement aux dimensions indiquées par le fabricant, généralement avec un diamètre de 60 à 100 mm pour une profondeur de 40 mm. Ajoutez 10 cm de gravier pour le drainage. Passez le câble H07RN-F dans une gaine ICTA enterrée à 50 cm. Le raccordement se fait dans une boîte de dérivation étanche, avec phase, neutre et terre câblés en parallèle.
Pour une tenue durable, coulez une résine bi-composant sur les connexions puis refermez la boîte. Avant de recouvrir, testez chaque luminaire au multimètre. À retenir : une connexion mal serrée chauffe, alors qu’une connexion protégée dans la résine reste stable, même après plusieurs hivers.
