Choisir un tableau électrique adapté à son installation demande un minimum d’anticipation. Selon votre configuration, il faut tenir compte de la surface, du nombre de circuits, du type d’habitation et des exigences de conformité.
Le rôle du tableau électrique et la norme NF C 15-100
Dans une habitation, le tableau électrique assure la répartition du courant vers chaque circuit du logement. Côté installation, il centralise aussi toute la protection du réseau intérieur.
Pourquoi le tableau électrique est indispensable
Le tableau électrique regroupe les organes de commande et de protection de l’installation électrique. On y trouve notamment chaque disjoncteur et l’interrupteur différentiel, chargés de couper l’alimentation en cas de défaut.
Sa conception modulaire permet d’adapter facilement le matériel aux besoins réels de l’habitation. Un coffret électrique bien pensé laisse de la place pour un module supplémentaire, une nouvelle rangée ou un circuit ajouté plus tard. Dans la pratique, prévoir cette réserve dès le départ simplifie les évolutions et limite les reprises en rénovation.
Ce que la norme impose pour votre logement
La norme NF C 15-100 encadre les installations domestiques en France. Elle s’applique en construction neuve et lors d’une rénovation lourde. À retenir : elle fixe le cadre de sécurité et de conformité pour choisir un tableau électrique cohérent avec l’usage du logement.
- Deux dispositifs différentiels minimum : chaque rangée doit intégrer au moins un interrupteur différentiel 30 mA pour la protection des personnes.
- Un disjoncteur par circuit : chaque circuit doit disposer de sa propre protection contre les surcharges et les courts-circuits.
- Bornier de terre obligatoire : chaque installation doit comporter un bornier adapté pour assurer l’évacuation des défauts vers la terre.
- 20 % d’emplacements libres : la norme impose une réserve de modules pour accompagner les besoins futurs de l’habitation.
Un dispositif de coupure générale doit aussi permettre l’arrêt immédiat de l’ensemble de l’installation électrique. Selon votre configuration, la conformité au réglementation tableau électrique peut être vérifiée lors d’une vente, d’un contrôle ou d’une expertise.
Où installer son tableau électrique
En neuf, et en rénovation quand les cloisons sont reprises en profondeur, le coffret électrique prend place dans la Gaine Technique de Logement, ou GTL. Cette zone regroupe les arrivées, la distribution de puissance et la communication. Côté installation, cela améliore la lisibilité, l’accès au matériel et la sécurité des interventions.
Un second coffret électrique peut aussi être prévu dans une dépendance, un garage ou un espace extérieur. Dans ce cas, il faut un équipement étanche, résistant à l’humidité et adapté à l’environnement. Les exigences détaillées figurent dans le texte officiel de la norme NF C 15-100, disponible via le lien ci-dessous.
À retenir : choisir un tableau électrique ne consiste pas seulement à compter les disjoncteurs. Il faut aussi évaluer la surface, le nombre de circuits, la réserve de modules et le niveau de protection requis, en neuf comme en rénovation.
Quel tableau choisir selon la surface et le nombre de circuits
Le choix d’un tableau électrique commence en général par une question très concrète : quelle est la surface de votre logement, et combien de circuits devez-vous raccorder ? Côté installation, ces deux repères permettent déjà de viser un tableau électrique adapté, avant même de trancher entre un modèle encastrable ou en saillie.
Dans la pratique, il faut croiser trois éléments : la taille de la maison ou de l’appartement, le nombre de circuits à protéger, et le type de tableau recherché. La norme NF C 15-100 sert ici de cadre.
Le nombre de rangées selon la surface du logement
Premier réflexe : regarder la surface. Plus le logement est grand, plus la répartition des équipements demande de place dans le tableau électrique. Le nombre de rangées donne donc une base simple pour dimensionner un coffret modulaire.
Selon la norme, un studio ou un petit appartement de moins de 35 m² doit disposer au minimum de 2 rangées. Entre 35 et 100 m², on passe à 3. Au-delà de 100 m², 4 rangées deviennent le minimum pour garder une installation cohérente et une bonne protection des départs.
À retenir : ces valeurs restent des seuils minimaux. Pour aller plus loin, on prévoit souvent une rangée supplémentaire selon votre configuration, surtout si votre maison doit accueillir de nouveaux usages plus tard.
| Surface du logement | Nombre de rangées minimum | Capacité indicative en modules |
| Moins de 35 m² | 2 rangées | 24 à 26 modules |
| Entre 35 et 100 m² | 3 rangées | 36 à 39 modules |
| Plus de 100 m² | 4 rangées | 48 modules et plus |
Si vous partez sur un coffret 2 rangées, vous obtenez déjà une capacité confortable pour un appartement standard ou une petite maison. Ce format existe en version encastrable ou en saillie, selon les contraintes du chantier. Vous pouvez consulter notre sélection de tableaux électriques 2 rangées.
Calculer le bon nombre de modules
Une fois le format général défini, il faut vérifier le nombre de modules. C’est lui qui détermine la capacité réelle du coffret modulaire. Chaque disjoncteur, interrupteur différentiel ou appareil de protection prend une place précise sur le rail.
Un module mesure 17,5 mm de large. Selon sa fonction, un équipement occupe 1, 2, 3 ou 4 emplacements. Côté installation, ce calcul évite de choisir un tableau électrique trop juste, puis de manquer de place au premier ajout de circuit.
- Petites installations : 2 à 6 modules peuvent suffire pour des usages simples, comme un studio, une remise ou un local technique.
- Logements standards : 12 à 18 modules couvrent les besoins courants d’un appartement ou d’une maison de taille moyenne.
- Installations complexes : 24 modules et plus deviennent nécessaires quand les équipements spécialisés se multiplient.
- Marge réglementaire : la norme NF C 15-100 impose 20 % d’emplacements libres pour faire évoluer l’installation.
À retenir : le nombre de modules doit suivre le nombre de circuits, pas seulement la taille du coffret. Un bon point de départ consiste à compter large dès l’origine pour éviter un remplacement complet plus tard.
Les circuits à prévoir pour un dimensionnement complet
Pour dimensionner correctement le coffret, il faut lister chaque circuit : éclairage, prises, usages dédiés, tous conditionnent le nombre de modules à prévoir.
- Circuits standards : éclairage, prises de courant, réfrigérateur, lave-vaisselle, four.
- Circuits puissance : plaque de cuisson, chauffe-eau, chauffage électrique, borne de recharge pour véhicule électrique.
- Circuits spécifiques : VMC, volets roulants, alarme, domotique, ou tout équipement demandant un circuit indépendant.
Dans la pratique, vous pouvez compter tous les départs prévus, ajouter la réserve imposée par la norme, puis vérifier si la capacité modulaire du coffret suffit. Pour de très petites installations, un modèle à une seule rangée peut convenir. Vous trouverez ici une gamme de tableaux électriques 1 rangée.
À retenir : si vous cherchez à sécuriser durablement votre maison ou votre appartement, visez une protection bien dimensionnée, en version encastrable ou saillie, avec assez de réserve pour les évolutions futures.
Tableau électrique pré-équipé ou à équiper, lequel choisir
D’un côté, le tableau électrique pré-équipé, déjà assemblé. De l’autre, le tableau à équiper, livré vide pour construire une installation sur mesure. Selon votre configuration, ce choix joue sur le temps de pose, le budget, la souplesse d’évolution et la conformité de l’ensemble.
Les avantages du coffret électrique pré-équipé
Le coffret électrique pré-équipé arrive avec chaque module déjà en place. On y retrouve en général un interrupteur différentiel par rangée, plusieurs disjoncteurs calibrés en 16 A, 20 A ou 32 A, un peigne d’alimentation et un bornier de terre. À retenir : ce type de tableau électrique limite fortement les erreurs de montage côté installation.
Dans la pratique, un tableau électrique pré-équipé permet d’aller vite. Le câblage interne est déjà réalisé en usine, ce qui facilite la mise en service et sécurise la protection de chaque circuit. C’est souvent un bon point de départ en rénovation, surtout si vous cherchez une solution fiable, modulaire et prête à raccorder dans le respect de la norme.
Quand opter pour un tableau à équiper
Le tableau à équiper correspond à un coffret électrique vide, avec des rails DIN destinés à recevoir chaque module selon vos besoins. Ce type de tableau convient bien lorsque l’installation demande une organisation précise par circuit, une rangée supplémentaire ou un appareillage spécifique.
En revanche, ce type de tableau demande davantage de méthode. Il faut choisir chaque disjoncteur, positionner l’interrupteur différentiel adapté, raccorder le peigne et vérifier l’équilibre de la protection sur l’ensemble du circuit.
Pour une rénovation complexe ou un besoin technique particulier, le tableau à équiper reste la solution la plus adaptée. Veillez simplement à vérifier la conformité de chaque module avec les exigences de la norme en vigueur.

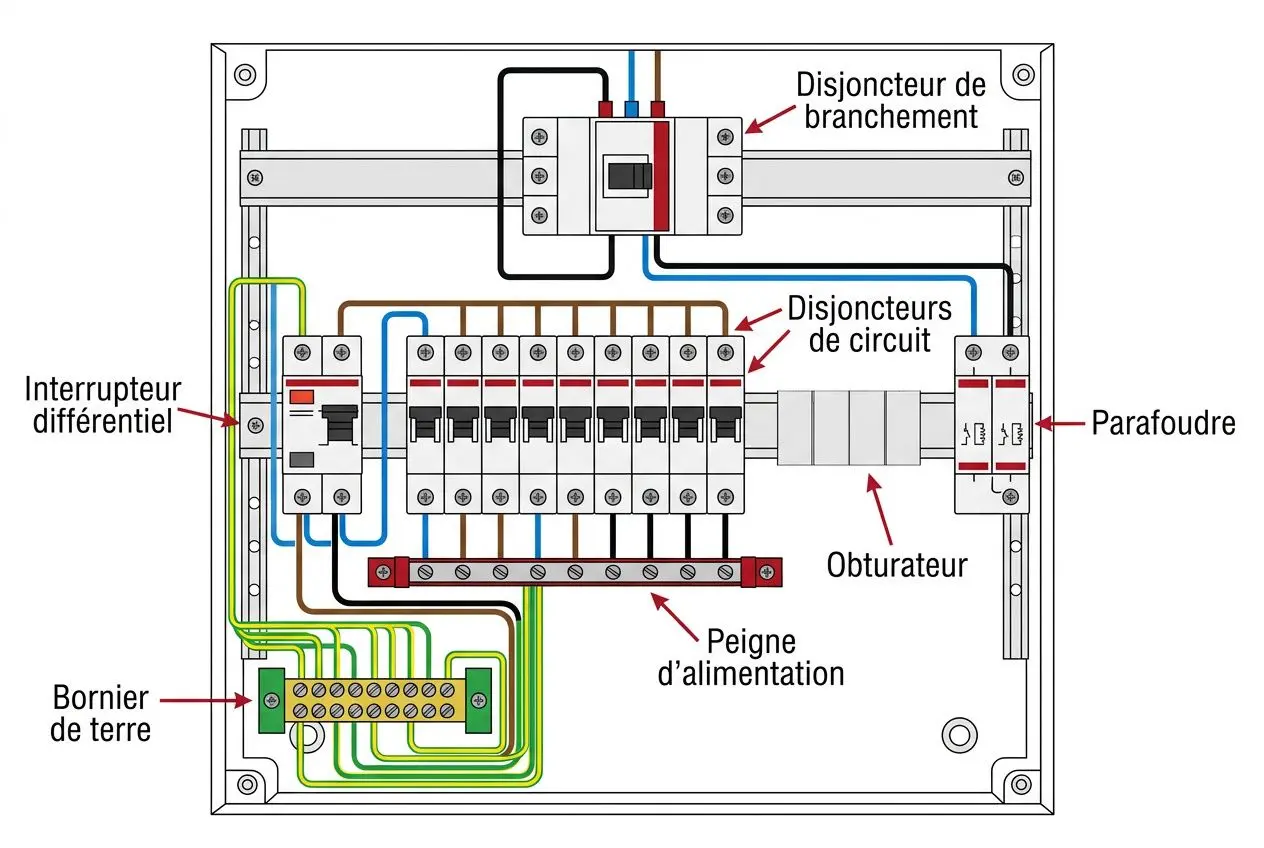

Les composants essentiels d’un tableau électrique
Dans une habitation, le tableau électrique regroupe les composants qui assurent la sécurité, la protection et la répartition de l’alimentation. Un bon point de départ consiste à connaître le rôle de chaque élément pour vérifier la conformité de l’installation, surtout en rénovation ou lors d’une mise à niveau selon la norme NF C 15-100.
Disjoncteur et protection de circuit : principe de fonctionnement
Le disjoncteur protège chaque circuit contre la surcharge et le court-circuit. Dès qu’une intensité anormale apparaît, il coupe l’alimentation sur la ligne concernée. Côté installation, son calibre doit toujours correspondre à l’usage prévu : 10 A pour l’éclairage, 16 A ou 20 A pour les prises, 32 A pour une plaque de cuisson ou une borne de recharge.
Dans la pratique, un disjoncteur bien dimensionné évite d’endommager les conducteurs et les appareils raccordés. Selon votre configuration, c’est l’un des premiers points à contrôler pour rester dans la norme et garantir une protection cohérente du circuit.
Interrupteur différentiel et protection des personnes
L’interrupteur différentiel ne remplace pas le disjoncteur. Il travaille avec lui. Sa fonction est de détecter les fuites de courant vers la terre et de couper rapidement pour protéger les personnes. En habitation, sa sensibilité de 30 mA est obligatoire.
Le type d’interrupteur différentiel dépend des équipements branchés sur la rangée qu’il protège :
- Type AC : pour les circuits classiques, comme l’éclairage, les prises courantes et les usages sans électronique sensible.
- Type A : obligatoire pour la plaque de cuisson et le lave-linge, en raison des défauts de courant spécifiques à ces appareils.
- Type F ou B : adapté aux variateurs, aux bornes de recharge et aux équipements à électronique de puissance avancée.
Selon la norme NF C 15-100, il faut au minimum deux interrupteurs différentiels dans un logement standard. Cette répartition limite l’impact d’un défaut localisé et évite qu’une panne coupe toute l’habitation. Pour aller plus loin, vérifiez toujours la correspondance entre les appareils raccordés et le type de différentiel installé sur chaque rangée.
Bornier, peigne et composants complémentaires
Le bornier de terre relie chaque circuit à la prise de terre du logement via le conducteur vert-jaune. Côté installation, chaque départ doit être correctement raccordé pour assurer une protection efficace en cas de défaut.
Le peigne d’alimentation sert à distribuer le courant entre les différents appareillages. Il assure la répartition entre l’interrupteur différentiel, chaque disjoncteur et, selon votre configuration, les autres modules du coffret électrique.
Le parafoudre, lui, protège l’installation contre les surtensions liées à la foudre. Il est obligatoire dans certains départements français et reste fortement conseillé ailleurs. Les obturateurs complètent cet ensemble en fermant les emplacements libres de chaque rangée pour éviter la poussière et tout contact accidentel avec des parties actives.
Installation en saillie ou encastrable, dimensions et esthétique
Dans un logement, le choix du tableau électrique se joue souvent entre deux priorités : l’intégration visuelle et la facilité de pose. Côté installation, un modèle en saillie se fixe directement en surface, alors qu’un coffret encastrable demande une réservation dans le mur.
Saillie ou encastrable, quel montage pour votre logement
Le montage en saillie reste un bon point de départ en rénovation ou dans un local technique. On l’utilise souvent en cave, en garage ou dans une buanderie, là où la protection du matériel prime sur l’esthétique. Son avantage est simple : l’accès aux équipements est direct, ce qui facilite la maintenance.
- Montage en saillie : fixation directe sur le mur, sans découpe, avec une pose rapide sur la surface disponible.
- Montage encastrable : intégration dans le mur après réservation, pour un rendu plus discret dans les pièces de vie.
- Coffret avec porte opaque : masque l’appareillage, améliore la protection contre les chocs et limite l’accès aux modules.
Dans la pratique, un tableau électrique encastrable installé dans une entrée ou un couloir se fait vite oublier. La porte opaque apporte une protection supplémentaire contre la poussière et les contacts involontaires. À retenir : dans le neuf, cette finition est souvent privilégiée pour son rendu plus propre.
Dimensions et encombrement selon le nombre de modules
La taille du tableau électrique dépend directement du nombre de modules à installer et du nombre de rangées nécessaires. Plus la capacité modulaire augmente, plus il faut prévoir de place dans le mur ou sur la surface de pose. Selon votre configuration, mieux vaut vérifier les cotes avant achat.
Quelques repères utiles : un coffret 2 modules mesure 100 × 141 × 97 mm, un modèle 4 modules atteint 140 × 150 × 97 mm, et un coffret 6 modules affiche 185 × 141 × 99,5 mm.
Pour aller plus loin, pensez aussi à l’environnement d’usage. Dans un garage ou un abri de jardin, privilégiez un tableau électrique étanche, classé IP65 ou supérieur, pour résister à l’humidité et aux UV sans risque pour la conformité de l’installation. Vous pouvez retrouver des modèles en saillie ou encastrables dans les gammes tableau électrique 1 rangée et tableau électrique 2 rangées.
Foire aux questions
Comment choisir son tableau électrique selon la surface de son logement ?
Pour choisir son tableau électrique, on part toujours du concret : la surface du logement, puis le nombre de circuits à alimenter. Côté installation, la norme NF C 15-100 donne un bon point de départ pour dimensionner la taille du coffret et organiser chaque rangée.
Dans la pratique, un logement de moins de 35 m² demande au minimum 2 rangées. Entre 35 et 100 m², il faut prévoir 3 rangées. Au-delà de 100 m², 4 rangées constituent la base. Cette répartition dépend ensuite de vos usages : éclairage, prises, chauffage, électroménager ou autres besoins sur chaque circuit.
À retenir, le choix d’un coffret électrique ne se limite pas à la surface. Il faut aussi compter le nombre de circuits, les besoins de protection et la réserve imposée par la norme, soit 20 % d’emplacements libres pour ajouter plus tard un module ou un disjoncteur selon votre configuration. Pour aller plus loin, vérifiez dès le départ si un coffret plus grand peut éviter un remplacement complet après quelques années.
Quelle est la différence entre un tableau pré-équipé et un tableau à équiper ?
Le tableau pré-équipé arrive déjà organisé en usine. Vous y trouvez généralement les disjoncteurs, les interrupteurs différentiels, le peigne et le bornier de terre.
À l’inverse, un tableau à équiper est un coffret électrique vide. Vous choisissez chaque module, la répartition par rangée et le matériel adapté à chaque circuit. Ce format laisse plus de liberté, surtout si l’installation sort du cadre habituel ou si le logement comporte des équipements spécifiques.
Pour le choix d’un coffret électrique, tout dépend du niveau de personnalisation recherché et de votre maîtrise de la norme. Côté installation, si vous hésitez entre les deux, comparez d’abord le nombre de circuits à prévoir et l’évolution possible du tableau électrique.
Quand faut-il utiliser un disjoncteur 32 A dans un tableau électrique ?
Un disjoncteur 32 A s’utilise sur un circuit de forte puissance. Dans la pratique, on le retrouve pour une plaque de cuisson, une douche électrique, un chauffe-eau ou une borne de recharge pour véhicule électrique. Ces équipements dépassent les capacités d’un calibre plus courant comme 16 A ou 20 A.
La norme NF C 15-100 encadre ce point et impose une répartition cohérente dans le tableau électrique.
À retenir, on ne choisit jamais un disjoncteur 32 A au hasard. Selon votre configuration, vérifiez la puissance de l’appareil, le câblage prévu et la place disponible dans le coffret électrique.
