Le branchement d’un spot encastrable au plafond suit une logique en trois temps : préparation du circuit, raccordement des fils, fixation dans le support. Que vous posiez un seul luminaire ou plusieurs sources lumineuses, la méthode reste la même : travailler proprement, en sécurité, et selon les indications du fabricant.
Branchement d’un spot encastrable au plafond étape par étape
Avant de raccorder un spot LED, commencez par le concret : vérifier le support, repérer l’emplacement et préparer le matériel. Il vous faut généralement un testeur de tension, une pince à dénuder, des connecteurs rapides, une scie cloche et des câbles adaptés. Un bon point de départ consiste aussi à consulter la fiche technique du modèle choisi, notamment pour le distance spots encastrables et le diamètre de perçage.
Préparation électrique et sécurité avant installation
Avant tout branchement d’un spot encastrable, coupez le courant au disjoncteur général. Contrôlez ensuite l’absence de tension avec un testeur avant de manipuler les fils, le câble ou les bornes de raccordement.
Selon votre configuration, vérifiez aussi l’épaisseur du faux plafond, la présence éventuelle de fourrures métalliques et le passage des conducteurs. Cette vérification évite de percer au mauvais endroit ou d’endommager un circuit existant lors de la découpe.
- Coupure de l’alimentation : isolez le circuit d’éclairage avant toute intervention sur les fils et câbles électriques.
- Contrôle de tension : confirmez l’absence de courant avec un appareil homologué.
- Dégagement autour du luminaire : prévoyez 10 à 15 cm libres pour une bonne dissipation thermique.
À retenir : le spot encastré LED norme renvoie à l’usage d’un matériel certifié CE et NF. Dans la pratique, pour un circuit d’éclairage protégé par un disjoncteur 10 A, on utilise un câble de section 1,5 mm². Gardez aussi la notice fabricant à portée de main pendant la pose.
Raccordement des fils et schéma de branchement spot LED 220 V
Dénudez les fils sur 8 à 10 mm avec une pince adaptée, puis respectez le code couleur : bleu pour le neutre, marron ou rouge pour la phase, jaune/vert pour la terre. Ce repérage limite les erreurs au moment du raccordement.
Pour raccorder un spot LED en 220-240 V / 50-60 Hz, la plupart des modèles actuels disposent d’un driver intégré. Côté installation, cela signifie qu’il n’y a pas de transformateur externe à ajouter. La phase se branche sur la borne L, le neutre sur la borne N. Selon le modèle, la terre peut être requise ou non : fiez-vous à la notice du luminaire.
Le spot LED encastrable plafond de 5 W se branche directement sur le réseau 230 V. Pour aller plus loin, utilisez des connecteurs rapides certifiés afin de sécuriser chaque raccordement dans le boîtier. Un mauvais serrage sur les conducteurs ou sur le câble peut provoquer un échauffement et, avec le temps, détériorer l’équipement.
Si vous cherchez une méthode propre, retenez cette logique simple : alimentation coupée, repérage des fils, raccordement sur les bonnes bornes, puis contrôle visuel complet avant remise sous tension.
Montage ressort et fixation du spot encastrable au plafond
Pour percer le plafond, utilisez une scie cloche adaptée au diamètre indiqué par le fabricant, souvent 75 mm sur des spots standards. Marquez l’emplacement avec précision pour obtenir un éclairage régulier et une finition soignée.
Après avoir réalisé le trou, rabattez les ressorts pour préparer le montage. Introduisez ensuite le corps du spot dans l’ouverture jusqu’à ce qu’il affleure correctement au plafond. Les pattes se déploient à l’intérieur et assurent la fixation sans vis apparente.
Dans la pratique, vérifiez aussi la profondeur disponible dans le plafond. Certains modèles demandent environ 25 mm d’encastrement. Côté pose, ce détail évite bien des blocages, surtout sur un faux plafond en placo ou BA13. Une fois le courant rétabli, testez l’éclairage : le spot doit tenir fermement, sans jeu, et fonctionner immédiatement.
Pour aller plus loin, reproduisez cette logique sur chaque circuit si vous installez plusieurs sources lumineuses : la rigueur du raccordement et la précision du perçage restent identiques, quel que soit le nombre de spots posés. Avec cette méthode, l’opération devient plus accessible, quelle que soit votre configuration.
Comment brancher des spots en série et relier chaque spot entre eux
Quand vous ajoutez plusieurs spots à encastrer sur un même circuit d’éclairage, l’objectif est simple : obtenir une pose propre, accessible et conforme aux normes. Dans la pratique, pour le branchement d’un spot encastrable, on parle le plus souvent d’un câblage en dérivation, avec phase, neutre et terre repris d’un spot à l’autre. Un bon point de départ consiste à prévoir le cheminement du câble, l’emplacement de chaque trou et la place disponible dans le plafond avant toute découpe.

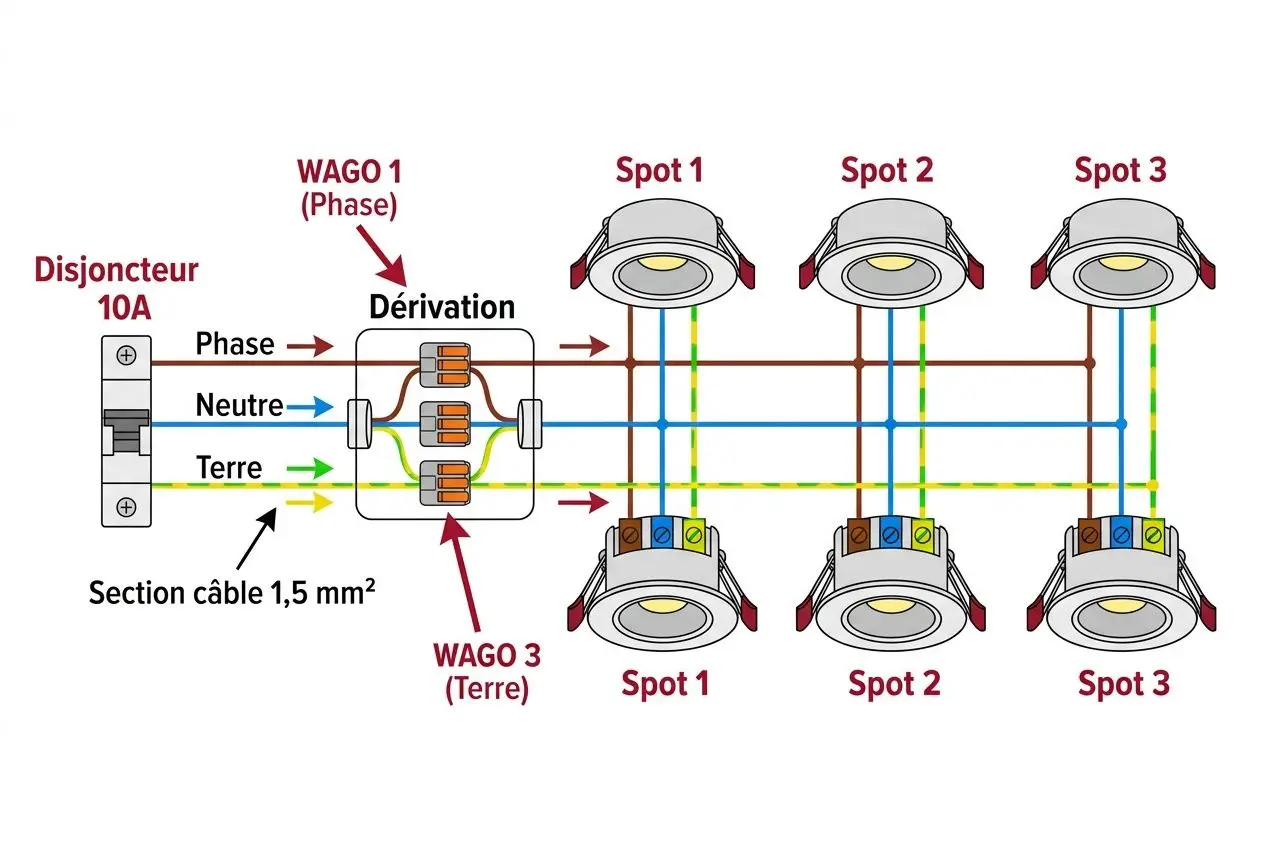

Schéma d’installation des spots en dérivation sur un même circuit
Si vous cherchez comment relier des spots encastrables entre eux, à retenir : chaque spot se raccorde au même circuit, en parallèle, et non en série au sens strict. Côté installation, le premier luminaire reçoit l’alimentation, puis les fils repartent vers le suivant pour alimenter chaque spot encastrable sans mettre les autres hors tension.
Prévoyez 15 cm de câble libre à chaque emplacement : le raccordement est plus facile et une intervention future dans le faux plafond reste possible.
Avant la découpe, repérez aussi la position des fourrures métalliques, des gaines et des câbles existants.
- Limite de circuit : un circuit d’éclairage comporte au maximum 8 points d’éclairage, protégés par un disjoncteur 10 A avec un câble de 1,5 mm².
- Charge électrique : avec des spots LED de 3 à 7 W, la puissance totale reste faible sur une installation en 230 V, même avec 8 appareils.
- Au-delà de 8 points : prévoyez un second circuit pour rester conforme aux normes en vigueur.
Câblage, connecteurs et compatibilité dimmable des spots
Côté installation, prévoyez une protection adaptée des connexions et une ventilation suffisante autour du matériel, notamment dans un faux plafond isolé.
- Connecteurs WAGO 221 : adaptés à l’électricité domestique, ils acceptent des fils de 0,5 à 4 mm² et assurent un raccordement durable.
- Compatibilité variateur : avant de raccorder un variateur, vérifiez que le spot choisi ou son driver est bien dimmable.
- Exemple de matériel : le spot encastrable plafond en lot de 10 unités de 3 W, 4200 K, avec découpe de 33 mm et durée de vie de 30 000 h, constitue une solution compacte pour ce type d’éclairage.
Dans la pratique, un spot non compatible avec la variation peut clignoter ou user son driver prématurément. Pour aller plus loin, contrôlez toujours la fiche produit avant le raccordement.
Choisir et espacer ses spots pour un éclairage plafond homogène
Un bon éclairage au plafond ne dépend pas seulement de la puissance. Dans la pratique, c’est surtout le placement des points lumineux qui fait la différence. Selon votre configuration, la hauteur sous plafond, l’usage de la pièce et l’angle du faisceau, l’écart entre les spots à encastrer ne sera pas le même. À retenir : quelques repères simples suffisent pour éviter les zones sombres et les halos trop marqués près des murs.
Sélectionner le bon spot LED encastrable selon la pièce
On ne choisit pas un spot encastrable de la même façon pour un salon, une chambre ou une cuisine. Côté installation, le premier critère reste l’indice de protection. Un IP20 convient en pièce sèche. En zone humide, il faut au minimum un IP23, et un IP65 près d’un évier.
- Température de couleur : 2 700 à 3 000 K pour une ambiance chaude dans le salon ou la chambre. Comptez 4 000 à 4 200 K pour une lumière plus neutre en cuisine ou dans un espace de travail.
- Indice de rendu des couleurs : visez un IRC Ra ≥ 80 pour restituer correctement les teintes dans les pièces de vie.
- Angle de faisceau : 30 à 38° pour concentrer la lumière sur une zone. Comptez 100 à 120° pour diffuser plus largement et réduire le nombre de spots à installer.
Pour aller plus loin, la LED reste une solution cohérente au quotidien. Une source lumineuse de ce type consomme jusqu’à 80 % de moins qu’une halogène équivalente, avec une durée de vie de 20 000 à 30 000 heures. Une classe énergétique A++ à A garantit une consommation maîtrisée au quotidien. Ce critère compte autant que le rendu lumineux lors du choix d’un spot encastrable durable.

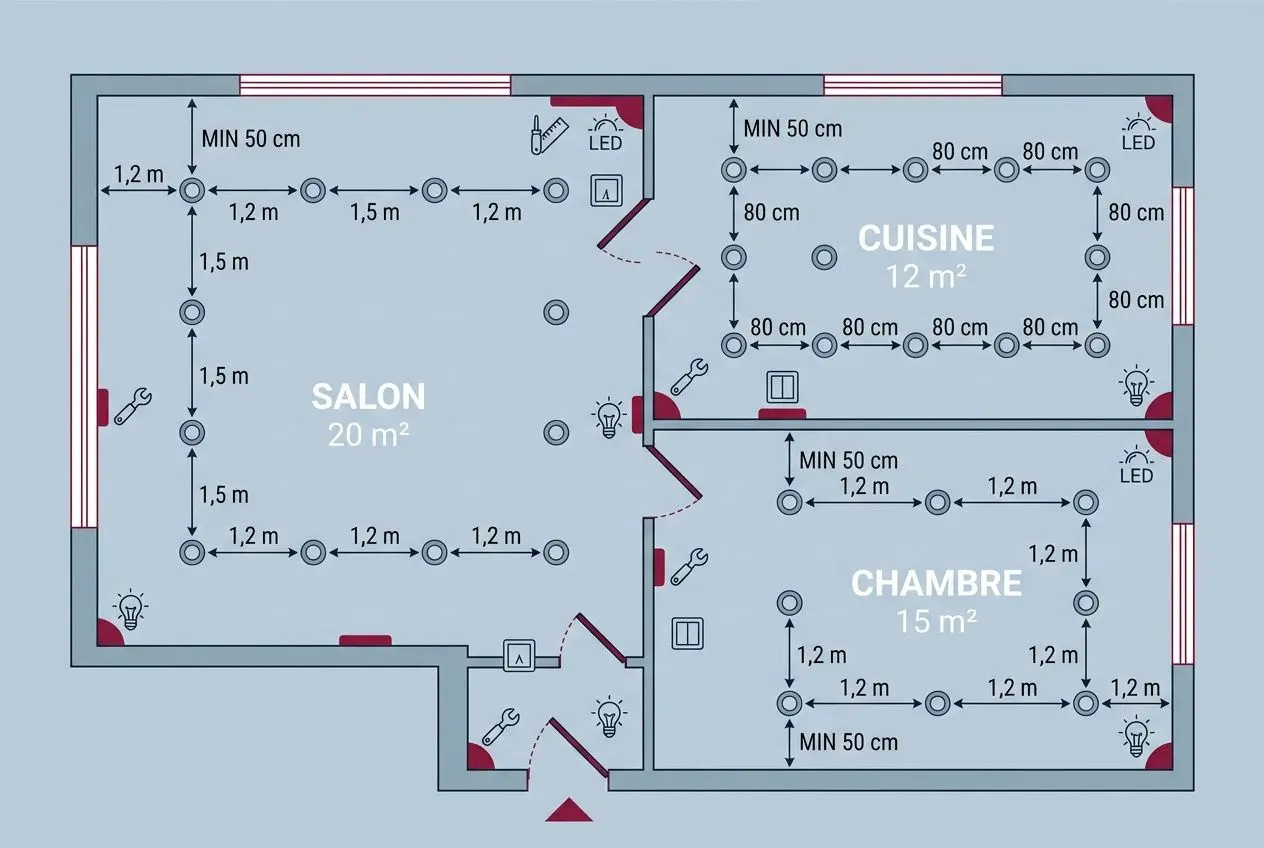

Calcul du nombre de spots et espacement optimal
Avant la pose, il faut estimer le flux nécessaire. La méthode la plus simple consiste à multiplier la surface de la pièce par 300 lux. Vous obtenez ainsi le total de lumens à prévoir, puis il suffit de le diviser par le flux de chaque spot. Pour un salon de 20 m², comptez environ 6 000 lm, soit 10 à 12 spots de 7 W produisant chacun 500 à 630 lm.
Pour l’espacement, gardez une règle claire : prévoyez entre 1 et 1,5 fois la hauteur du plafond entre chaque spot. Laissez aussi 50 à 70 cm depuis les murs. Vous limitez ainsi les halos et vous améliorez l’homogénéité de l’éclairage. Selon votre configuration, un positionnement légèrement alterné peut adoucir le rendu visuel.
| Pièce | Surface | Nombre de spots | Puissance unitaire | Espacement conseillé |
| Salon | 20 m² | 10-12 spots | 7 W | 1,2-1,5 m |
| Cuisine | 12 m² | 6-8 spots | 5-10 W | 80 cm-1 m |
| Chambre | 15 m² | 7-9 spots | 5 W | 1,3-1,6 m |
| Plafond 2,70-3,00 m | Variable | Selon surface | 7-10 W | 1,5-1,8 m |
| Plafond ≥ 3,50 m | Variable | Selon surface | 10-15 W | 2-2,5 m |
Foire aux questions
Faut-il un transformateur pour brancher des spots encastrables LED au plafond ?
Selon votre configuration, tout dépend de la tension prévue pour le spot encastrable. Dans la pratique, les modèles de plafond en 220-240 V intègrent généralement leur driver électronique : vous pouvez donc les raccorder directement au câble 230 V, sans transformateur externe. Le branchement se fait alors sur le circuit d’éclairage, en respectant le repérage des conducteurs phase, neutre et terre.
À retenir : si votre matériel fonctionne en 12 V, un transformateur dédié reste indispensable. Côté installation, prévoyez-le à moins de 3 mètres de l’emplacement du luminaire, dans une zone ventilée du plafond. Un bon point de départ consiste à vérifier la fiche technique avant la pose, pour confirmer la tension d’alimentation et éviter une erreur de raccordement.
Comment brancher des spots encastrables au plafond en respectant les normes électriques ?
Pour poser des spots encastrables en toute sécurité, commencez toujours par couper le courant au disjoncteur et par vérifier l’absence de tension. La référence à suivre reste la norme NF C 15-100. Pour aller plus loin, prévoyez un câble de 1,5 mm² sur un circuit protégé par un disjoncteur 10 A, avec un matériel certifié CE et NF.
Côté raccordement, utilisez des connecteurs certifiés, par exemple de type WAGO 221, puis reliez correctement les conducteurs selon le code couleur phase, neutre et terre. Lors de la pose au plafond, laissez aussi un dégagement thermique de 10 à 15 cm autour de chaque spot.
Quelle scie cloche utiliser pour percer le plafond lors de la pose d’un spot encastrable ?
Le choix de la scie cloche dépend du diamètre de perçage indiqué pour votre spot encastrable. Un modèle standard demande souvent 75 mm, alors que certains mini-formats descendent à 33 mm. À retenir : avant de percer le plafond, contrôlez toujours la cote exacte sur la fiche technique.
Dans la pratique, marquez précisément l’emplacement au crayon, idéalement avec un niveau laser pour garder un alignement propre. Vérifiez ensuite qu’aucun câble, aucun fil électrique ni aucune fourrure métallique ne passe derrière la zone de coupe.
