Réussir le branchement d’un projecteur extérieur LED exige quelques précautions d’installation, notamment pour la sécurité électrique et l’étanchéité. Ce guide complet vous accompagne depuis la préparation des câbles électriques jusqu’au raccordement final, selon votre configuration extérieure et les exigences de la norme NF C 15-100.
Raccorder un projecteur LED IP65 en toute sécurité
Avant toute intervention, coupez l’alimentation au tableau électrique. Contrôlez l’absence de tension au niveau du point de raccordement.
Préparer le câble d’un projecteur LED 30W
Pour installer un projecteur LED 30W en extérieur, choisissez un câble RV-K à trois conducteurs de 1,5 mm², résistant à l’humidité et aux UV. Faites-le passer par l’ouverture prévue du luminaire, puis dénudez chaque conducteur sur au moins 5 mm avant le raccordement.
Avec un projecteur LED équipé d’un détecteur de mouvement, consultez le schéma de branchement fourni par le fabricant avant de raccorder la phase, le neutre et la terre dans le bornier. À retenir : le marron correspond à la phase L, le bleu au neutre N et le vert/jaune à la terre PE.

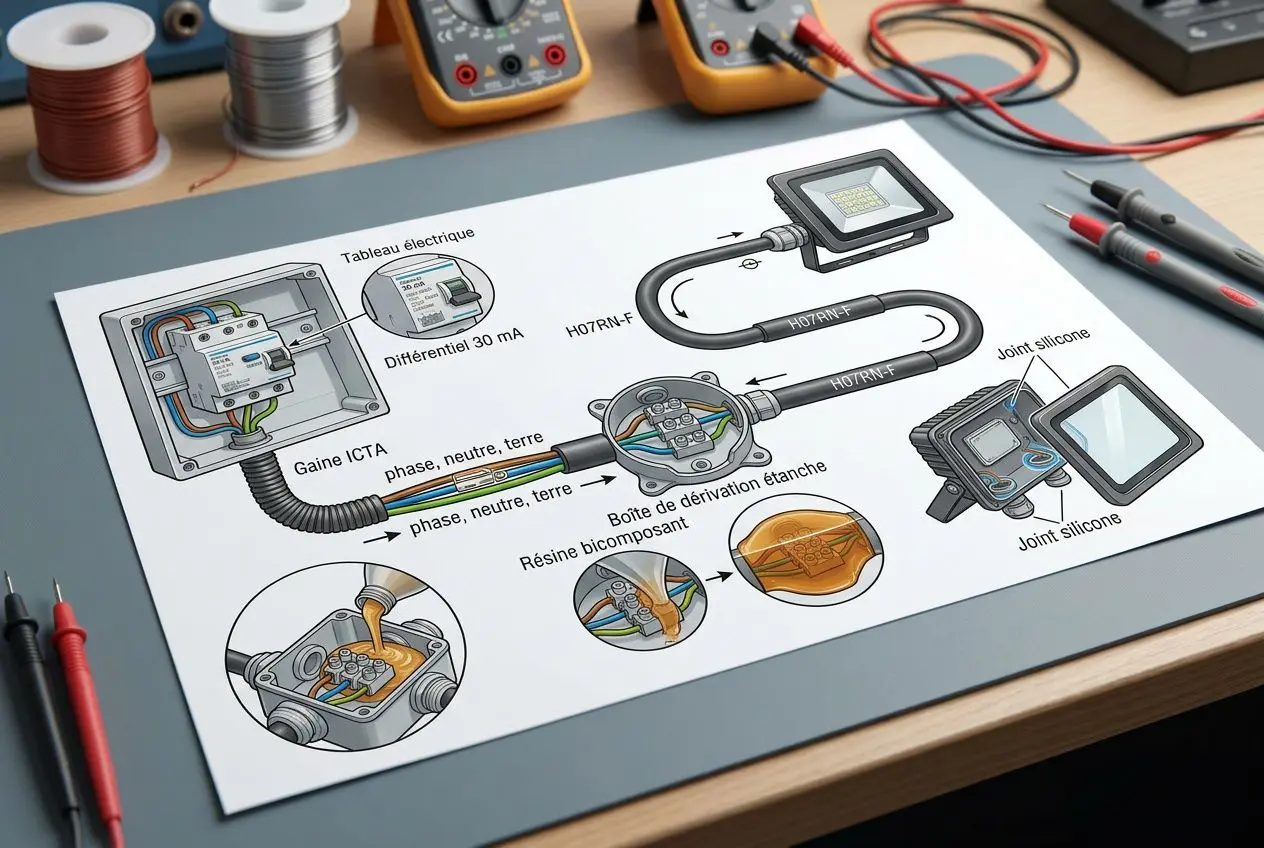

Dans la pratique, tout raccordement extérieur doit être protégé dans une boîte de dérivation étanche, avec un indice minimal IP55. Utilisez des bornes WAGO ou des dominos adaptés, plutôt qu’un assemblage exposé aux infiltrations.
Lire le schéma d’un projecteur 50W
Un projecteur LED de 50W fonctionne sous 220-240 V, à 50-60 Hz. En classe I, il impose un raccordement rigoureux : la borne de terre doit obligatoirement être connectée. Côté installation, employez des connecteurs étanches IP65 pour relier le câble du projecteur à la ligne électrique.
Le ruban isolant seul ne suffit pas contre une présence durable d’eau. Pour commander manuellement votre éclairage extérieur, le branchement d’un projecteur LED avec un interrupteur consiste à placer celui-ci sur la phase, entre le tableau électrique et le luminaire. Le circuit doit disposer d’une protection différentielle de 30 mA, conformément à la norme NF C 15-100 applicable à l’éclairage extérieur en France.
Selon votre configuration, vous pouvez associer l’interrupteur à un détecteur crépusculaire. Le projecteur s’allume alors automatiquement à la tombée de la nuit. Un bon point de départ consiste à tester chaque raccordement avant de refermer la boîte de jonction étanche et de rétablir le courant au tableau électrique. Vérifiez le serrage des bornes et l’absence de conducteur dénudé.
Ajouter un interrupteur à un projecteur LED IP65
Ajouter un interrupteur à un projecteur LED IP65 existant ne change pas le câblage interne du luminaire, mais la topologie du circuit. L’interrupteur agit uniquement sur la phase : le fil marron est interrompu par le commutateur, tandis que le neutre bleu et la terre vert/jaune restent continus.
Le modèle présenté fonctionne sous 220-240 V avec un détecteur de mouvement, et son bornier accepte une commande externe, selon la présentation technique du projecteur LED extérieur IP65 30W avec détecteur. Assurez-vous également que le boîtier installé dehors possède un indice IP adapté à son exposition aux intempéries.
Brancher un détecteur de mouvement sur un projecteur LED IP65
Un projecteur LED IP65 équipé d’un détecteur de mouvement associe éclairage automatique, sécurité et économie d’électricité. La lumière s’allume uniquement lorsqu’une présence est détectée, ce qui limite la consommation par rapport à un luminaire allumé en continu. Choisir une portée et un angle de détection adaptés à la zone à surveiller constitue un bon point de départ.
Câbler un détecteur de mouvement 30 W
Le branchement d’un projecteur LED 30 W avec un détecteur et un interrupteur demande d’identifier correctement les trois fils concernés : la phase d’alimentation, le neutre et la sortie commandée vers le luminaire. Suivez le schéma fourni par le fabricant, car une inversion de borne peut endommager le détecteur ou le projecteur.
- Identifier les fils : distinguez la phase d’alimentation du détecteur, généralement marron, le neutre commun, généralement bleu, et le fil de sortie commandée vers le projecteur LED, souvent rouge ou noir selon le modèle.
- Prévoir une boîte étanche : regroupez tous les raccordements dans une boîte de dérivation IP55 minimum. Des bornes WAGO assurent un serrage fiable et restent démontables sans outil spécifique.
- Orienter le capteur : dirigez-le vers la zone de passage, à distance des routes, des sources de chaleur et du soleil direct. Vous limiterez ainsi les déclenchements intempestifs.
À retenir : le détecteur doit rester dégagé de tout obstacle, comme des branches, des éléments de façade ou un autre équipement, sur toute sa zone de couverture. Le projecteur LED avec détecteur 30 W IP44 TIGRIS-S en 3 000 K, doté d’une portée de 10 mètres, fournit un exemple prêt à l’emploi pour une entrée ou une allée. Consultez ses caractéristiques sur le projecteur LED extérieur avec détecteur.
Régler un projecteur LED IP65 50 W
Après le branchement d’un projecteur LED extérieur 50 W avec un détecteur de mouvement et un interrupteur, trois réglages déterminent le fonctionnement de l’installation. La sensibilité règle la distance de détection, généralement entre 2 et 12 mètres selon l’appareil. La temporisation définit la durée d’éclairage après le dernier mouvement détecté, souvent de 10 secondes à 10 minutes. Enfin, le réglage crépusculaire fixe le seuil de luminosité en dessous duquel le détecteur peut s’activer.
Dans la pratique, commencez par une temporisation courte, puis adaptez-la à vos usages. Pour un projecteur LED 50 W qui couvre une allée, 1 à 2 minutes après le passage conviennent généralement. Réglez ensuite la sensibilité afin de couvrir la distance utile, sans déclenchement depuis la voie publique ou une zone voisine. Une légère inclinaison vers le bas améliore la détection et la répartition de la lumière au sol.
Choisir un détecteur de mouvement IP65
Pour un équipement extérieur exposé aux intempéries, privilégiez un détecteur de mouvement IP65. Cet indice assure une protection complète contre la poussière et une résistance aux projections d’eau. Un modèle IP44 convient seulement à une zone semi-extérieure protégée, comme une entrée couverte ou un garage ouvert. Une portée de 10 mètres et un angle de 120° répondent à la plupart des accès résidentiels. Vérifiez aussi la compatibilité entre la puissance du détecteur et celle du projecteur LED, en 30 W ou en 50 W.
Selon votre configuration, un projecteur LED avec détecteur intégré peut simplifier l’installation par rapport à un capteur séparé. Le câblage comporte moins de points de raccordement exposés, tandis que l’orientation du faisceau et celle du capteur se règlent ensemble. Selon la puissance et l’indice de protection recherchés, consultez le choix de projecteurs LED extérieurs.
Réussir l’installation et la fixation d’un projecteur LED
Un projecteur LED correctement fixé délivre un éclairage régulier et conserve ses performances plus longtemps. L’emplacement, la hauteur et la fixation influencent aussi la sécurité de l’installation.
Coupez le circuit avant tout branchement et faites contrôler l’installation par un professionnel si vous ne maîtrisez pas le travail sous tension.
Fixation d’un projecteur IP65 10 W
Pour fixer un projecteur LED IP65 de 10 W sur un mur extérieur, repérez d’abord les points de fixation en fonction de l’orientation du faisceau. Si vous réalisez le branchement d’un luminaire extérieur avec plusieurs sources lumineuses, la section du câble et la protection différentielle doivent correspondre à la charge totale.
Voici les trois solutions à retenir selon le support :
- Brique ou parpaing : utilisez des chevilles à expansion adaptées au diamètre des vis fournies avec le projecteur LED. La profondeur de perçage doit dépasser l’épaisseur de la cheville d’au moins 5 mm.
- Pierre naturelle : privilégiez un scellement chimique. Il adhère mieux dans un matériau poreux ou irrégulier, où une cheville mécanique standard peut mal tenir.
- Bois ou bardage : choisissez des vis inox à tête fraisée pour limiter la corrosion au contact de l’humidité extérieure. Un pré-perçage évite de fendre le support.
Une fois le projecteur LED vissé sur son support, appliquez un cordon de joint silicone autour de chaque point de vissage. Cette précaution renforce l’étanchéité locale. Même un luminaire IP65 peut laisser entrer de l’eau par capillarité autour des perçages si les têtes de vis restent exposées à la pluie.
Inclinez légèrement l’appareil vers le bas. Cette position limite la stagnation d’eau sur le diffuseur en verre et dirige la lumière vers la zone utile. Côté installation, contrôlez ensuite la fixation et l’orientation avant de remettre le circuit sous tension.
Choisir entre 20 W, 50 W et 100 W
Pour installer un projecteur LED adapté à votre extérieur, choisissez la puissance selon la surface à éclairer et la hauteur de pose. Un modèle de 20 W convient à un petit jardin ou à une entrée de moins de 10 m². Un projecteur de 50 W couvre efficacement une allée ou une façade de 20 à 40 m².
Pour une grande surface ou un parking, un appareil de 100 W ou davantage devient nécessaire. À retenir : comptez environ 1 W par mètre carré comme base de calcul pour un éclairage extérieur suffisant. Selon votre configuration, ajustez ensuite ce repère à la hauteur, à l’angle du faisceau et au niveau de sécurité recherché.
Plus le projecteur est haut, plus la zone couverte s’étend, mais l’intensité au sol diminue. Un projecteur LED de 50 W installé à 5 mètres éclaire donc plus largement, mais moins intensément, qu’un modèle identique placé à 3 mètres.
| Puissance LED | Flux lumineux | Surface couverte | Hauteur recommandée |
| 10W – 20W | 1 100 – 2 400 lumens | Jusqu’à 10 m² | 2 à 3 m |
| 30W – 50W | 3 000 – 6 000 lumens | 20 à 40 m² | 4 à 6 m |
| 100W | Jusqu’à 11 000 lumens | 50 à 80 m² | 5 à 7 m |
| 200W | Jusqu’à 22 000 lumens | 100 m² et plus | 8 m et plus |
Adapter les lumens à votre extérieur LED
Le flux lumineux, exprimé en lumens, indique la quantité de lumière réellement produite. Un projecteur LED de 30 W utilisant la technologie COB ou SMD peut atteindre 3 000 lumens avec un IRC de 80. Cette valeur améliore la perception des détails et des couleurs pendant la nuit.
La température de couleur compte également. Une lumière à 3 000 K, plus chaude, convient aux façades résidentielles. À 6 000 K, le blanc froid s’adapte davantage aux zones de sécurité ou de travail. L’angle d’ouverture, de 90° ou 120° selon les modèles, détermine la largeur de la zone éclairée.
Pour aller plus loin, croisez la puissance, les lumens et la hauteur de pose avec les données du tableau. Un projecteur LED de 50 W installé à 4 mètres, avec un angle de 120°, couvre une allée standard de manière homogène, sans ombre portée excessive.
Les sources LED atteignent jusqu’à 50 000 heures de durée de vie. La maintenance s’en trouve réduite, à condition de brancher et de fixer correctement le matériel dès le départ. Tous les projecteurs LED extérieurs proposés sont garantis 2 ans et répondent aux certifications CE, DEEE et RoHS.
Foire aux questions
Comment brancher correctement un projecteur LED extérieur ?
Commencez par couper le courant au tableau électrique, puis vérifiez l’absence de tension avec un détecteur de tension. Dans la pratique, faites passer un câble RV-K à trois conducteurs de 1,5 mm² dans l’ouverture du luminaire. Dénudez chaque fil sur 5 mm minimum et effectuez le raccordement : le marron sur la phase L, le bleu sur le neutre N et le vert-jaune sur la terre PE.
Placez ensuite les connexions dans une boîte de dérivation étanche IP55, équipée de bornes WAGO. Rétablissez l’alimentation seulement après avoir contrôlé le serrage de chaque borne et la fermeture étanche du boîtier. Côté installation, le circuit extérieur doit être protégé par un différentiel de 30 mA, conformément à la norme NF C 15-100. À retenir : si le câblage vous semble incertain, faites contrôler l’ouvrage par un professionnel.
Comment brancher un détecteur de mouvement à trois fils sur un projecteur LED ?
Un détecteur de mouvement à trois fils comprend une phase d’alimentation entrante, un neutre commun et un fil de sortie commandée vers le projecteur LED. Avant tout raccordement, identifiez chaque conducteur à partir du schéma fourni par le fabricant. La phase alimente le détecteur, qui renvoie ensuite le courant vers le luminaire lorsqu’une détection est enregistrée.
Regroupez les connexions dans une boîte étanche. Réglez ensuite la sensibilité, avec une portée de 2 à 12 m, la temporisation de 10 secondes à 10 minutes et le seuil crépusculaire. Ces réglages évitent les allumages en journée. Pour aller plus loin, testez la détection après la pose, en passant dans la zone couverte par le capteur.
Quelle est la différence entre un projecteur LED IP44 et IP65 pour l’extérieur ?
L’indice IP44 protège l’équipement contre les corps solides de plus de 1 mm et contre les petites projections d’eau. Il convient donc aux emplacements extérieurs protégés, comme une entrée couverte ou un espace semi-ouvert.
L’indice IP65 assure, lui, une protection complète contre la poussière et résiste aux projections directes d’eau. Il correspond au choix recommandé pour les façades, les jardins et les allées exposés aux intempéries. Selon votre configuration, privilégiez systématiquement un projecteur LED IP65 ou supérieur pour un usage en plein air non abrité. Gardez toutefois le luminaire éloigné d’une immersion ou d’un jet sous pression.
Comment choisir la bonne puissance de projecteur LED pour son extérieur ?
Choisissez la puissance selon la surface à éclairer et la hauteur de pose. Un bon point de départ consiste à prévoir environ 1 W par mètre carré : un projecteur LED de 10W à 20W couvre jusqu’à 10 m², lorsqu’il est installé entre 2 et 3 m de hauteur.
Pour une surface de 20 à 40 m², un modèle de 30W à 50W convient généralement avec une pose entre 4 et 6 m. Un projecteur de 100W éclaire efficacement 50 à 80 m² depuis 5 à 7 m. Dans les grandes zones, comme les parkings ou les entrepôts, un modèle de 200W produisant jusqu’à 22 000 lumens devient pertinent.
La puissance ne suffit pas à elle seule. Examinez aussi l’IRC et la température de couleur selon l’usage : sécurité, mise en valeur d’une façade ou éclairage fonctionnel d’une allée. Une source de 20W peut suffire pour un passage, tandis qu’une installation plus étendue demandera davantage de flux lumineux. Vérifiez enfin que le raccordement, les fils, la terre, l’alimentation et le câble correspondent au matériel prévu avant de brancher l’ensemble.
