Cet article vous guide pas à pas dans le choix et la mise en place de l’appareillage électrique d’un garage : prise étanche, interrupteur, câblage, protection et éclairage. Que vous souhaitiez refaire l’électricité d’un garage existant ou équiper un espace neuf, vous trouverez ici des repères concrets pour réaliser une installation conforme et durable. Un bon point de départ avant tout achat ou toute intervention.

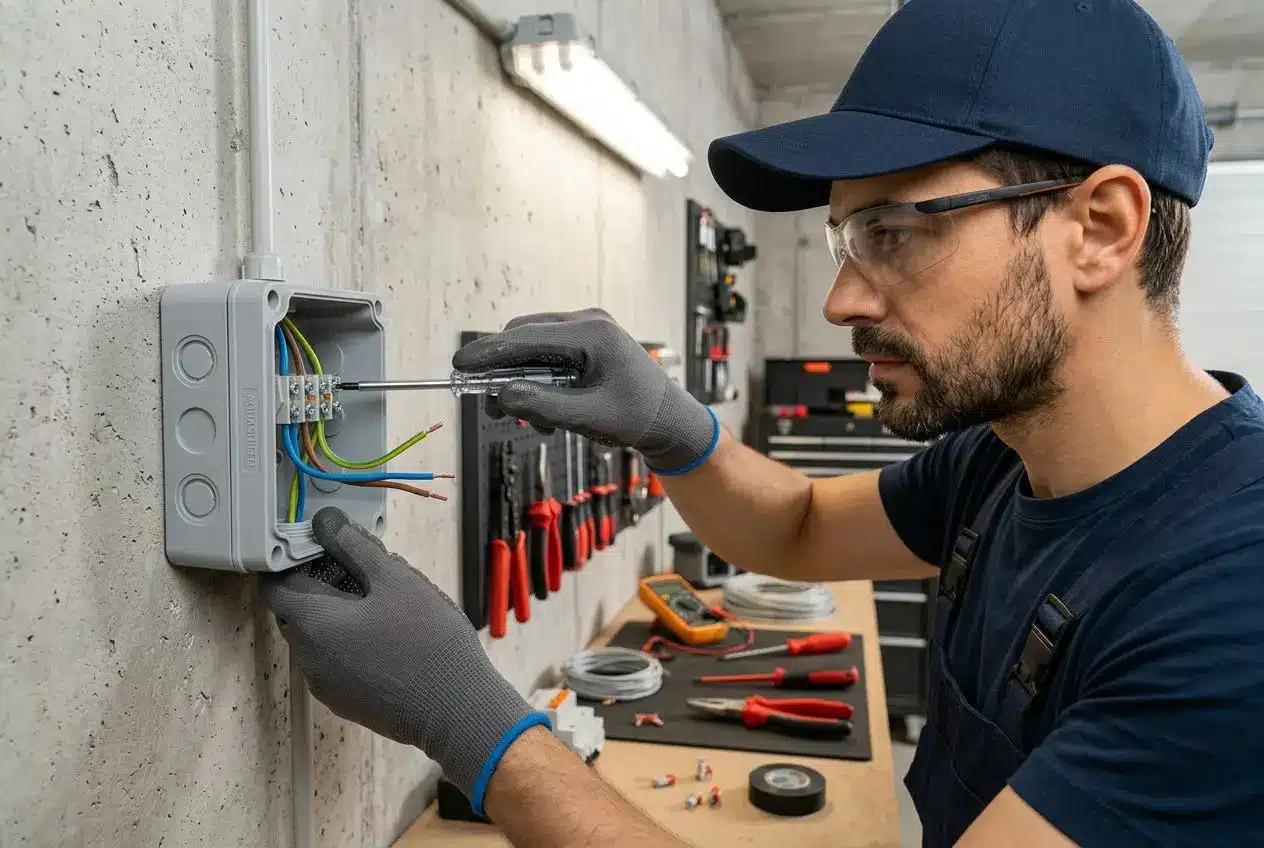

Choisir une prise étanche pour le garage
Dans un garage, une prise de courant doit résister à la poussière, aux projections d’eau et à l’humidité hivernale. Le choix du matériel influence donc directement la durée de vie et la sécurité du circuit.
Quelle prise en saillie choisir pour un garage ?
La pose en saillie convient particulièrement aux murs en parpaing ou en béton. Une prise 2P+T étanche IP54 répond aux exigences de la norme NF C 15-100, qui impose au minimum un socle 16 A avec terre dans tout garage de plus de 4 m². Celui-ci doit être installé entre 0,15 m et 1,30 m du sol.
L’indice IP54 protège efficacement contre la poussière et les projections directes d’eau. Pour aller plus loin, certains appareillages, comme la gamme Plexo, atteignent IP55 et IK08.
Lorsque vous comparez une prise de garage chez Leroy Merlin, examinez donc les indices IP et IK. Côté installation, privilégiez un modèle équipé d’un volet de protection afin de préserver les contacts entre deux utilisations.
Retrouvez une sélection complète de les appareillages étanches IP54 pour garages, disponibles en prises simples ou doubles selon votre configuration.
Installer une prise près de l’établi
Près d’un établi ou d’une zone de travail, l’emplacement de la prise mérite une attention particulière. Installez la prise entre 1 m et 1,20 m du sol pour éviter que les câbles ne traînent. Vous réduisez ainsi les risques de chute et les dommages sur le câble ou le fil d’alimentation d’un outil.
Dans la pratique, prévoir une prise tous les 2 mètres linéaires de mur limite le recours aux rallonges. Les rallonges électriques 16 A de 3 m ou 5 m, parfois dotées d’une sécurité enfant, peuvent compléter l’équipement.
Consultez par exemple les rallonges électriques pratiques. Si vous comparez des modèles de prise de garage chez Brico Dépôt, retenez que l’indice IP reste le critère déterminant. Retenez un IP44 au minimum, et privilégiez un IP54 ou IP55 dans les zones humides.
Selon votre configuration, une prise double en saillie peut desservir l’établi et un appareil fixe sans surcharger un seul socle. Calculez la puissance totale des appareils branchés pour ne pas dépasser la limite du circuit.
À retenir : chaque prise doit être reliée à la terre et protégée par un disjoncteur de 16 A dédié. Le circuit ne doit pas desservir plus de huit prises, conformément aux pratiques recommandées par la norme. Un boîtier étanche correctement fermé conserve mieux son indice IP.
Inspectez régulièrement les capots, les fixations et le câblage. Remplacez tout appareillage fissuré ou endommagé : un boîtier détérioré ne garantit plus une protection suffisante.
Installer un interrupteur et l’éclairage du garage
Un éclairage bien conçu améliore immédiatement le confort d’usage d’un garage. Que vous y gariez un véhicule, bricoliez en soirée ou stockiez du matériel, la commande doit rester accessible, fiable et conforme. Le choix d’un interrupteur étanche et la répartition des sources lumineuses par zones forment un bon point de départ.
Un interrupteur étanche en saillie
La norme NF C 15-100 impose d’installer l’interrupteur commandant l’éclairage entre 0,90 m et 1,30 m du sol. Dans un garage, un modèle étanche IP54 ou IP55 posé en saillie convient aux parois brutes et évite de réaliser une saignée dans le béton.
Le circuit d’éclairage est protégé par un disjoncteur 10 A et utilise des conducteurs de section 1,5 mm². Il peut alimenter huit lampes au maximum. Plusieurs zones commandées séparément permettent d’adapter l’intensité à chaque activité.
Dans la pratique, la gamme Plexo propose des interrupteurs étanches dont le mécanisme interne est isolé. Le mécanisme interne est isolé, ce qui prolonge leur durée de vie en environnement humide ou poussiéreux. Un interrupteur temporisé étanche convient aux zones de passage : il éteint automatiquement la lumière après un délai réglable, sans intervention manuelle.
Côté installation, un boîtier vertical peut recevoir l’interrupteur dans sa partie haute et une prise dans sa partie basse. Cette disposition libère de l’espace mural et simplifie le câblage apparent.
- IP55 et mécanisme isolé : les interrupteurs étanches Plexo protègent contre la poussière fine et les projections d’eau, selon les contraintes habituelles d’un garage ou d’un atelier.
- Interrupteur temporisé : il coupe automatiquement l’éclairage après un délai réglable de 25 secondes à 15 minutes, sans action supplémentaire.
- Hauteur réglementaire : la norme prévoit une pose entre 0,90 m et 1,30 m du sol pour une commande d’éclairage dans ce type de local.
- Fil de section adaptée : le circuit d’éclairage utilise des conducteurs de 1,5 mm², avec le fil de terre disponible à chaque point lumineux, conformément aux exigences normatives.
À retenir : un interrupteur étanche fissuré ou mal fermé ne garantit plus sa protection IP. Contrôlez le capot, le joint et l’absence de déformation. Remplacez l’appareillage détérioré pour préserver la sécurité de l’installation.
Le va-et-vient pour deux accès
Si votre garage possède deux entrées, par exemple une porte piétonne et un portail motorisé, le montage en va-et-vient commande le même point lumineux depuis chaque accès. Chaque interrupteur exige un raccordement spécifique au circuit d’éclairage. Un câble adapté doit donc être prévu dès la conception du câblage.
La gamme Plexo propose des modèles simples et doubles, disponibles en saillie, qui s’intègrent à une installation apparente.
Selon votre configuration, vous pouvez associer un interrupteur va-et-vient temporisé à un interrupteur va-et-vient classique. Vous combinez ainsi confort d’usage et limitation des oublis. Le parcours des conduits doit être défini avant la pose pour éviter des reprises ultérieures.

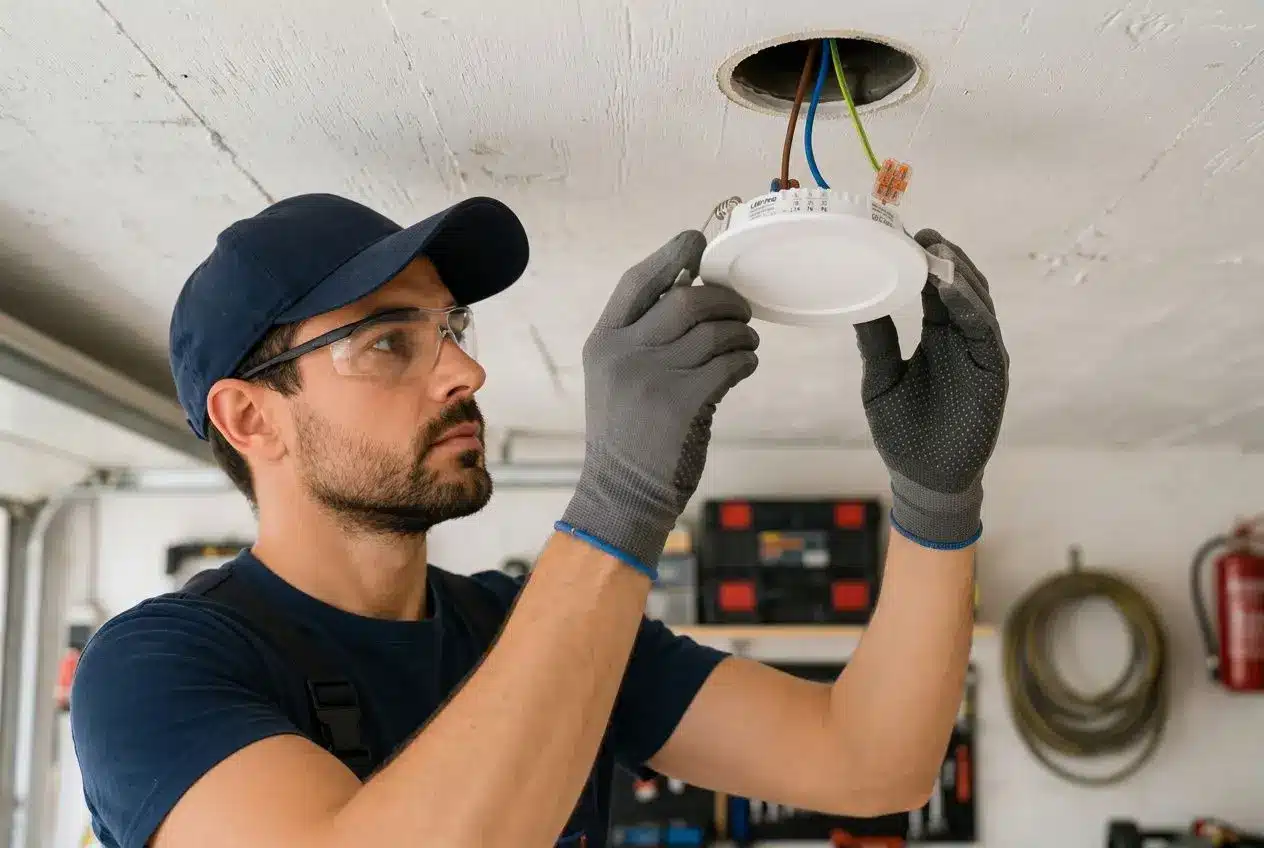

Des solutions d’éclairage pour un garage
Un éclairage de garage efficace combine plusieurs sources lumineuses réparties sur des circuits indépendants. L’éclairage général rend le local visible dans son ensemble. L’éclairage fonctionnel vise les zones de travail, tandis que l’éclairage d’appoint répond aux besoins ponctuels.
- Réglettes LED : elles assurent l’éclairage général au plafond et offrent une diffusion homogène sur la surface du garage.
- Spots orientables : installés au-dessus des zones de travail, ils concentrent la lumière sur un établi ou un étau.
- Baladeuse : elle permet d’éclairer le dessous d’un véhicule ou un angle difficile d’accès.
- Ruban LED : posé sous une étagère ou le long d’un établi, il fournit une lumière rasante pour repérer de petites pièces ou lire des graduations.
Selon votre configuration, séparer l’éclairage général, l’éclairage de travail et l’éclairage d’appoint sur des circuits indépendants permet d’alimenter uniquement la zone utile. Chaque circuit doit disposer de son point lumineux raccordé à la terre et de son disjoncteur 10 A dédié.
Pour aller plus loin, vérifiez également le cheminement du câble, la fixation des boîtiers et l’état de chaque prise. Une installation apparente bien protégée, avec un matériel adapté et un câblage correctement repéré, constitue une base fiable pour l’électricité de votre garage.
Raccorder le garage et protéger chaque circuit
L’alimentation électrique d’un garage se dimensionne selon les appareils prévus : outillage électroportatif, compresseur, éclairage ou borne de recharge.
Quel câble pour l’alimentation
La section du câble dépend de la puissance, de la longueur de la liaison et du mode de pose. En monophasé, pour une ligne enterrée, les sections évoluent selon la distance et la puissance demandée.
- Câble 3G2,5 mm² : convient jusqu’à 3 kW et 20 mètres de liaison, avec un disjoncteur 16 A au tableau principal.
- Câble 3G4 mm² : adapté jusqu’à 5 kW et 30 mètres, avec un disjoncteur 20 A à l’origine du circuit.
- Câble 3G6 mm² : à prévoir lorsque la puissance dépasse 6 kW ou que la distance excède 40 mètres, afin de limiter la chute de tension à 5 % maximum.
Dans la pratique, une liaison vers un garage indépendant doit être protégée mécaniquement par un fourreau adapté sur toute sa longueur enterrée. À l’intérieur, la distribution peut emprunter des conduits rigides IRL ou des gaines ICTA fixées tous les 40 à 60 cm. Identifiez chaque fil à ses deux extrémités : les interventions seront plus simples par la suite.
| Section du câble | Puissance maximale | Distance maximale | Disjoncteur associé |
| 3G2,5 mm² | 3 kW | 20 m | 16 A |
| 3G4 mm² | 5 kW | 30 m | 20 A |
| 3G6 mm² | > 6 kW | > 40 m | Selon calcul |
La norme pour chaque prise
La norme NF C 15-100 encadre la protection des circuits : 10 A pour l’éclairage, 16 A pour les prises et 20 A pour les appareils fixes. Chaque circuit possède son disjoncteur divisionnaire et doit être couvert par un dispositif différentiel haute sensibilité de 30 mA. Côté installation, la ligne qui alimente un garage indépendant doit partir du tableau principal avec un disjoncteur adapté à la section du câble.
Un circuit de prises ne doit pas alimenter plus de huit socles. Si le garage reçoit un lave-linge ou un sèche-linge, prévoyez une prise spécifique supplémentaire. Selon votre configuration, une borne de recharge pour véhicule électrique nécessite une prise renforcée 16 A dédiée ou un circuit spécialisé avec un interrupteur différentiel de type A, séparé des circuits courants.
Un tableau non conforme, des disjoncteurs sous-dimensionnés ou une protection différentielle absente augmentent les risques de surcharge. Toutes les masses métalliques et tous les circuits doivent être reliés à la terre. Sa résistance doit rester inférieure à 100 ohms, avec un objectif idéal inférieur à 50 ohms pour renforcer la sécurité.
Une installation avec fil de terre
La liaison équipotentielle et la mise à la terre des masses métalliques sont obligatoires dans un garage attenant comme dans un garage indépendant. La qualité de la prise de terre conditionne l’efficacité du dispositif différentiel. Sans terre correcte, la coupure en cas de défaut d’isolement peut être retardée, ce qui réduit la protection des personnes. Refaire l’électricité d’un garage sans mesurer cette résistance constitue donc une erreur.
Dans la pratique, chaque câble de distribution comprend un fil de protection vert-jaune. Il se raccorde à la borne de terre de chaque prise, de chaque luminaire et de chaque appareil fixe. Ce conducteur relie les équipements au différentiel 30 mA qui protège le circuit. Un disjoncteur divisionnaire protège contre les surcharges indépendamment de la terre; il ne suffit pas à prévenir les chocs électriques.
Pour aller plus loin, l’électrique de votre garage peut intégrer des circuits dédiés à des usages futurs : compresseur, borne de recharge ou machine à bois. Anticiper ces besoins dès la conception évite de reprendre tout le câblage quelques années plus tard.
Prévoir un tableau en saillie et apparent
Un tableau électrique pour garage bien dimensionné constitue le point central de l’installation. Il regroupe les disjoncteurs divisionnaires, les dispositifs différentiels et la protection de chaque circuit. Lorsque la puissance ou le nombre de circuits augmente, la pose d’un tableau électrique dédié dans le garage devient une solution pratique, conforme aux bonnes pratiques de la norme en vigueur.
Un tableau pour chaque circuit protégé
Pour un raccordement électrique dans un garage de copropriété, les règles prévoient un comptage individuel et une protection adaptée dès l’origine de la ligne. Cette organisation évite de surcharger le tableau principal du logement et permet d’intervenir localement, sans couper toute l’installation.
- Disjoncteur 10 A : il protège le circuit d’éclairage, limité à huit points lumineux maximum avec un fil de 1,5 mm².
- Disjoncteur 16 A : il protège les circuits de prises, avec huit socles au maximum par circuit et un câble de 2,5 mm².
- Disjoncteur 20 A : il convient aux appareils fixes, comme un compresseur, une machine à bois ou un sèche-linge, câblés en 2,5 mm² minimum.
- Interrupteur différentiel 30 mA : le type AC protège les circuits usuels d’éclairage et de prises; le type A convient aux machines et aux prises spécialisées, notamment celles qui alimentent une borne de recharge.
Selon votre configuration, les tableaux modulaires nus existent en version saillie ou encastrable, avec une capacité de 2 à 36 modules. Un modèle de 12 modules couvre généralement un garage-atelier standard équipé de trois ou quatre circuits distincts. Vous pouvez consulter les tableaux électriques à équiper, proposés nus pour adapter précisément l’appareillage à vos besoins.
La pose en saillie simplifie l’évolution
Les conduits sont apparents et fixés au mur tous les 40 à 60 cm. Vous pouvez ainsi ajouter un circuit ou remplacer un câble sans démolir la paroi.
Le coffret se fixe directement sur le béton ou le parpaing, sans créer de niche. Cette méthode réduit le temps d’installation et facilite les modifications futures. Les modèles en saillie, équipés d’une porte opaque, protègent les éléments internes et s’intègrent correctement dans un local technique.
À retenir : les organes de manœuvre du tableau doivent se situer entre 0,90 m et 1,80 m de hauteur, conformément à l’édition d’août 2024 de la NF C 15-100, applicable depuis août 2025 aux installations neuves ou rénovées. Prévoyez environ 70 cm d’espace libre devant le coffret pour les contrôles et la maintenance.
Le tableau principal ne peut pas être installé dans un garage en sous-sol. Un tableau dans le garage reste possible seulement si le local se trouve au même niveau que les pièces de vie et s’il est accessible depuis le logement sans passage par l’extérieur. Avant de choisir l’emplacement, cette contrainte doit être vérifiée.
Installer un interrupteur va-et-vient dédié
Un interrupteur va-et-vient dédié n’est pas un élément intégré au tableau secondaire. Son circuit doit toutefois être clairement identifié et protégé par son propre disjoncteur. Dans un garage doté de deux accès, ce montage commande l’éclairage principal depuis l’entrée piétonne et depuis l’accès intérieur au logement.
Dans la pratique, les modèles simples ou doubles en saillie se posent rapidement sur une paroi brute.
Le câble reliant les deux interrupteurs va-et-vient doit être placé dans un conduit protégé. Repérez chaque extrémité : le diagnostic sera plus simple en cas de panne. Un seul circuit dédié suffit pour l’éclairage d’un garage standard, si le nombre de luminaires ne dépasse pas huit appareils avec un disjoncteur 10 A.
Pour aller plus loin, vérifiez la puissance des équipements avant de répartir les départs. Un bon point de départ consiste à séparer l’éclairage, les prises et les appareils fixes afin de conserver une protection lisible et une installation évolutive.
Foire aux questions
Quelles normes électriques faut-il respecter pour un garage ?
La norme NF C 15-100 concerne toute installation électrique dans un garage, qu’il soit attenant ou indépendant. Elle prévoit au minimum une prise 16 A avec terre, un circuit dédié à l’éclairage protégé par un disjoncteur 10 A, ainsi qu’une protection différentielle 30 mA pour chaque circuit.
Les interrupteurs se posent entre 0,90 m et 1,30 m du sol, tandis que les prises doivent se situer entre 0,15 m et 1,30 m. Une liaison équipotentielle et la mise à la terre de toutes les masses métalliques sont également requises, avec une résistance de terre inférieure à 100 ohms. À retenir : vérifiez ces points avant toute pose ou modification côté installation.
Quel type de prise choisir dans un garage ?
Dans un garage, choisissez une prise étanche affichant au minimum un indice de protection IP44. Un modèle IP54 ou IP55 convient mieux si l’espace est exposé à l’humidité ou aux projections d’eau. Dans la pratique, une prise 2P+T de 16 A, avec terre, en pose en saillie et dotée d’un volet, constitue un bon point de départ.
Les versions simples ou doubles permettent de raccorder plusieurs appareils sur un même socle. Un indice IK7 ou supérieur améliore la résistance aux chocs. La prise doit être reliée par un fil de terre adapté et protégée par un disjoncteur 16 A dédié. Selon votre configuration, privilégiez un appareillage robuste et facilement accessible.
Comment alimenter électriquement un garage indépendant ?
Pour alimenter un garage indépendant, tirez un câble depuis le tableau principal jusqu’au bâtiment. La partie enterrée doit être protégée mécaniquement dans un fourreau sur toute sa longueur. La section du câble dépend de la puissance demandée et de la distance parcourue : un câble 3G2,5 mm² convient jusqu’à 3 kW et 20 m, un 3G4 mm² jusqu’à 5 kW et 30 m, tandis qu’un 3G6 mm² s’utilise au-delà.
Un tableau secondaire installé dans le garage regroupe ensuite les protections de chaque circuit. La chute de tension ne doit pas dépasser 5 % sur l’ensemble de la liaison. Pour aller plus loin, faites vérifier le dimensionnement avant de refermer les tranchées ou de raccorder le tableau.
Est-il obligatoire d’installer un tableau électrique dans le garage ?
Un tableau secondaire n’est pas obligatoire dans un garage équipé d’un ou de deux circuits simples. Il devient toutefois recommandé dès que plusieurs circuits ou une puissance plus élevée doivent être distribués. Il centralise les disjoncteurs divisionnaires et les interrupteurs différentiels 30 mA, ce qui facilite la gestion de la protection et les interventions locales.
Les tableaux modulaires nus en saillie, proposés de 2 à 36 modules, s’adaptent à chaque installation. Une porte opaque protège les équipements internes. Prévoyez également 70 cm d’espace libre devant le tableau pour intervenir dans de bonnes conditions. Ce dégagement constitue un bon point de contrôle lors de la pose.
