L’installation d’une borne lumineuse extérieure est un excellent moyen de sécuriser votre espace tout en lui apportant une ambiance chaleureuse et accueillante. Ce guide vous accompagne étape par étape pour réaliser votre installation électrique en toute confiance. Vous y apprendrez comment bien installer une borne, choisir le modèle adapté et tous les outils nécessaires pour une pose réussie.

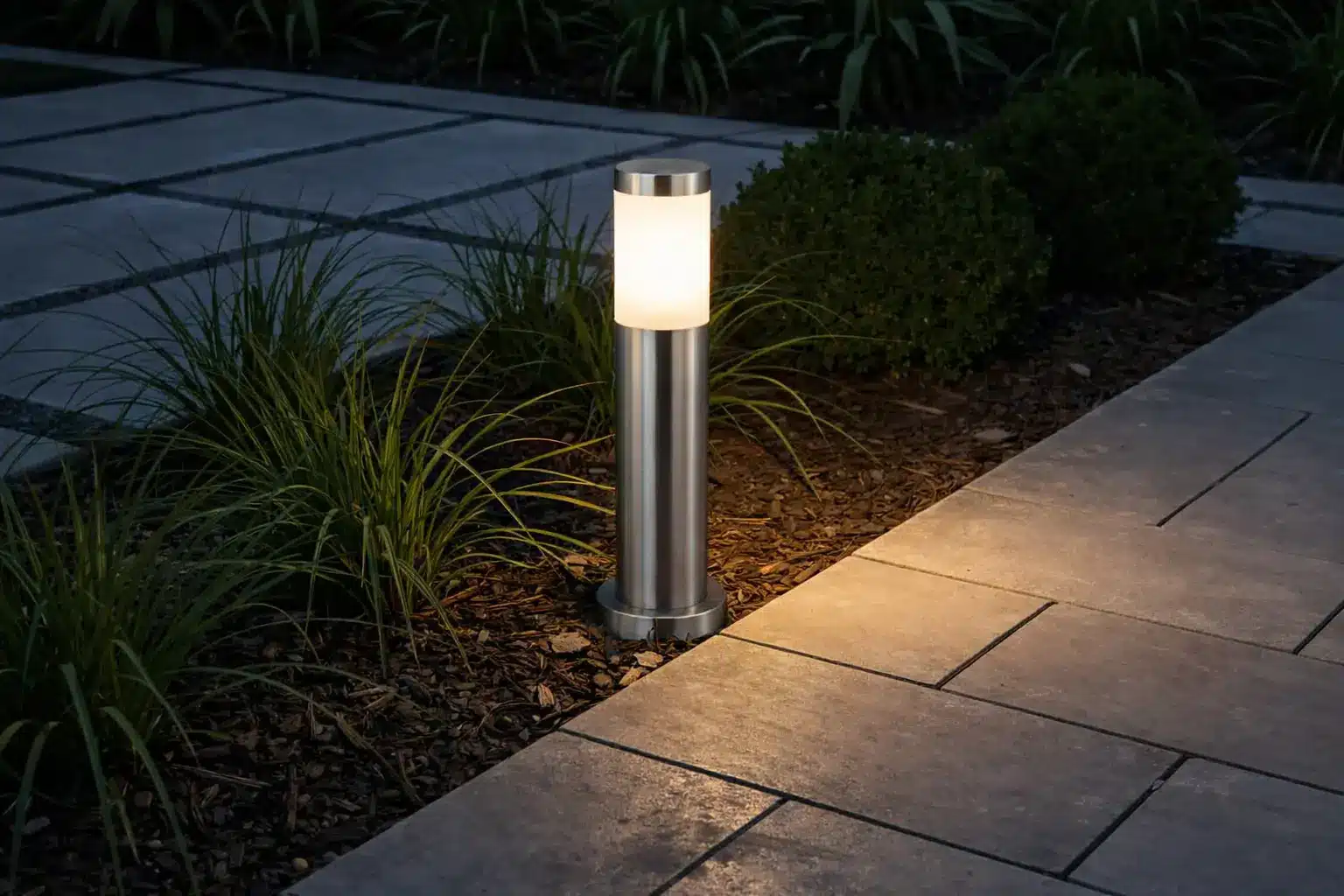

Choisir la borne LED adaptée pour votre jardin
Le choix de votre borne lumineuse a un impact direct sur l’ambiance et l’efficacité de votre éclairage d’extérieur. Pour garantir performance et durabilité, il est crucial de se pencher sur certains aspects techniques. Une bonne compréhension de ces points vous mènera vers le produit parfait pour illuminer votre allée ou votre jardin.
Indices de protection IP44, IP54 et IP65 expliqués
L’indice de protection (IP) mesure la résistance de votre borne aux poussières et à l’humidité. Un modèle classé IP44 convient parfaitement pour des zones un peu abritées, tandis que l’IP54 offre une protection plus robuste contre les éclaboussures. Pour une sécurité absolue, notamment contre les jets d’eau puissants, il est fortement recommandé d’opter pour un indice IP65.
Matériaux et culots compatibles avec les bornes extérieures
La plupart des bornes extérieures de qualité associent l’acier inoxydable au polycarbonate pour une résistance optimale à la corrosion, indispensable dans un environnement humide. Ces matériaux garantissent une longévité exceptionnelle à votre installation. Pensez également à vérifier le type de culot (E27, GU10, G9, etc.) recommandé pour le modèle que vous avez choisi.
La puissance maximale supportée par une borne lumineuse est généralement de 60 W, une limite à respecter scrupuleusement pour éviter toute surchauffe et assurer la sécurité du circuit. Heureusement, des ampoules LED de 8 à 15 W offrent déjà un éclairage très performant.
Dimensionner la puissance LED selon la zone à éclairer
Pour illuminer une terrasse d’environ 5 mètres, deux bornes LED espacées de 2,5 mètres constituent une solution idéale. Adaptez toujours le nombre de points lumineux et leur puissance à la superficie de la zone. Naturellement, une petite allée nécessitera moins de lumière qu’un grand espace de circulation.
Préférez des ampoules LED qui diffusent une lumière à 360° pour un éclairage homogène et sans ombres portées. Cette technologie améliore la visibilité la nuit tout en réduisant considérablement la consommation d’énergie. Leur durée de vie est également remarquable, pouvant atteindre 50 000 heures.
Certifications CE et RoHS pour une installation sécurisée
Les certifications CE, RoHS et DEEE sont de véritables gages de qualité et de conformité aux normes européennes de sécurité. Leur présence est indispensable sur tout équipement fiable et garantit la sécurité des utilisateurs. Vérifiez que ces marquages sont bien visibles avant d’installer une borne lumineuse.
N’hésitez pas à considérer des bornes LED équipées de fonctions intelligentes, comme un détecteur de mouvement ou un variateur d’intensité. Ces options modernes permettent de réaliser des économies d’énergie tout en renforçant la sécurité de votre domicile. Certains modèles se contrôlent même via une application mobile pour une programmation horaire sur mesure.
Préparer le site et réunir les outils nécessaires
Une bonne préparation est essentielle pour garantir une installation réussie et pérenne. Rassembler tous vos outils d’installation dès le début vous fera gagner du temps et évitera les interruptions fastidieuses. La réussite de votre préparation du site aura une incidence directe sur la longévité de votre borne lumineuse.
Marquer et creuser l’emplacement pour les bornes extérieures
Pour délimiter chaque emplacement avec exactitude, utilisez un cordeau à tracer et un mètre ruban. L’écart idéal entre deux bornes se situe généralement entre 2 et 3 mètres, en fonction de la disposition des lieux. Marquez ensuite les points de perçage avec un crayon pour assurer une fixation précise.
- Cordeau traceur : indispensable pour tracer des lignes parfaitement droites et aligner correctement vos bornes extérieures.
- Tranchée protectrice : creusez jusqu’à 30 cm de profondeur pour faire passer le câble d’alimentation électrique en toute sécurité.
- Surface plane : nettoyez soigneusement la zone en éliminant tous les débris, racines ou autres obstacles présents sur le sol.
Protégez impérativement le câble à l’aide d’un conduit ICTA ou d’un tube de protection résistant. Une gaine TPC permet d’éviter efficacement toute détérioration une fois le câble enterré. Avant de creuser, vérifiez qu’aucun obstacle souterrain (comme des racines) ne bloque le passage.

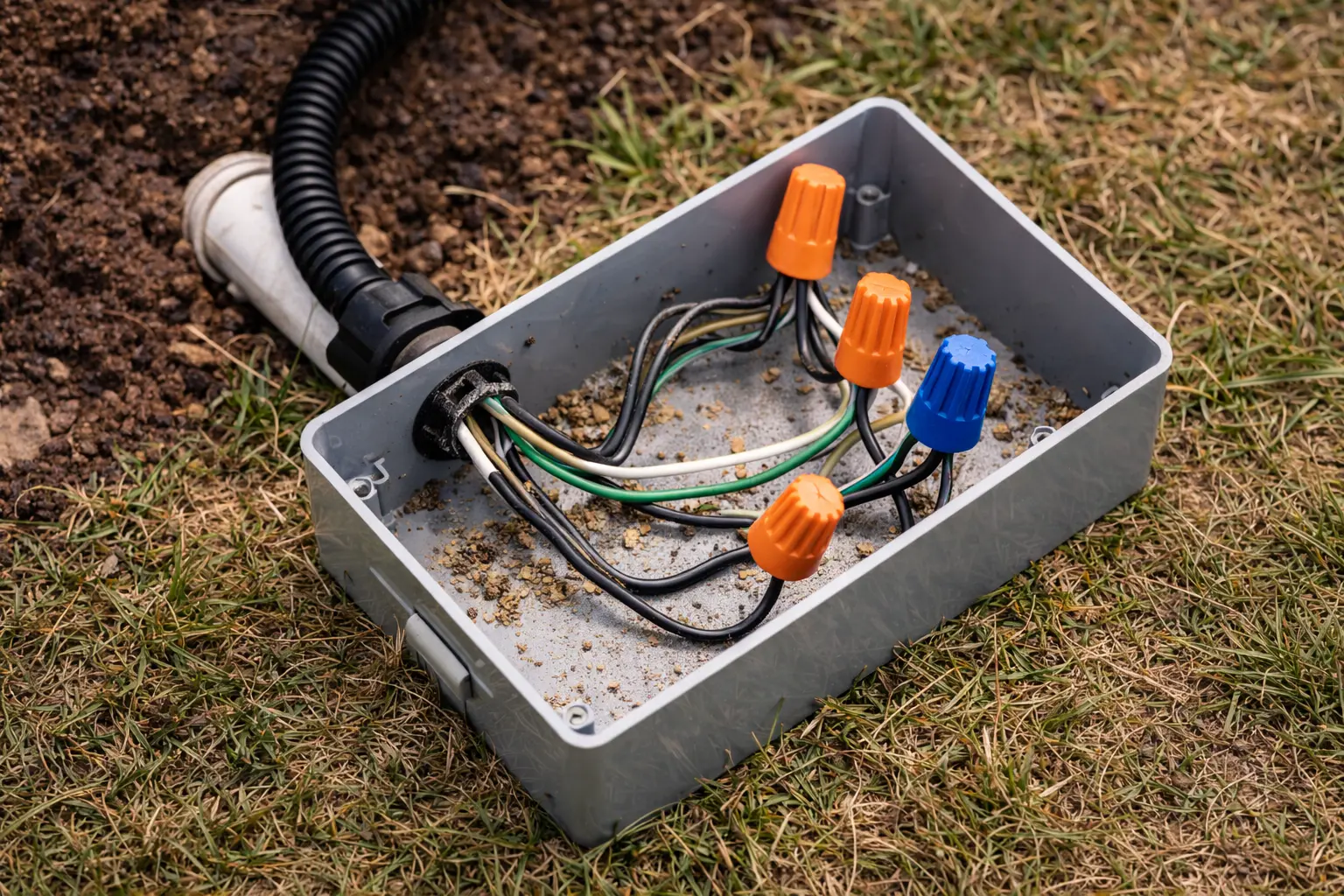

Choisir le câble et le boîtier étanche adaptés
Pour la plupart des installations, un câble de section 2,5 mm², résistant aux intempéries, convient parfaitement. Votre préparation du site doit inclure le choix d’un boîtier étanche (au moins IP44) placé près du point de montage. Ce boîtier doit offrir une profondeur d’au moins 40 mm pour assurer une bonne mise à la terre.
Privilégiez des connecteurs certifiés IP65 ou supérieur, comme les modèles Wago ou les dominos appropriés. Respectez scrupuleusement le code des couleurs pour prévenir tout court-circuit : bleu pour le neutre, marron pour la phase, et vert/jaune pour la terre. Ces précautions sont capitales pour une installation électrique fiable et conforme.
Rassembler perceuse, tournevis et testeur de tension
Une perceuse à percussion munie de forets de 12 mm sera nécessaire pour fixer solidement le socle au sol. Pour contrôler l’alignement vertical de chaque borne lumineuse, un niveau à bulle est vivement conseillé. Utilisez un testeur de tension pour vous assurer de l’absence de courant avant toute manipulation.
- Perceuse à percussion : forets M6 ou M8 pour percer des avant-trous précis dans le béton.
- Tournevis isolé : permet de serrer les connexions électriques en toute sécurité.
- Pince à dénuder : prépare les extrémités du câble sans endommager son isolation.
- Ruban électrique UV : protège durablement les connexions contre l’humidité et les rayons UV.
Un multimètre, vérifié régulièrement, servira à tester la continuité et la tension avant la mise sous tension. Une clé mixte permet de serrer les écrous de fixation avec précision. Ces outils d’installation professionnels sont le gage d’un travail soigné et sans erreur.
Sélectionner vis inoxydables et connecteurs IP65
Préférez des vis auto-taraudeuses en inox, beaucoup plus résistantes à la corrosion que l’acier standard. Choisissez des chevilles adaptées à votre support, que ce soit du béton ou du bois. Une fixation robuste est indispensable pour éviter tout déplacement de la borne.
Les connecteurs certifiés IP65 assurent une étanchéité optimale pour tous vos raccordements électriques. Les modèles comme Wago sont souvent préférés car ils facilitent les connexions sans outillage compliqué. Vérifiez toujours que la certification IP65 est bien indiquée sur chaque connecteur.
Il est judicieux de prévoir environ 20 % de matériel en plus pour parer aux pertes ou aux erreurs. Classer les connecteurs par couleur accélère le raccordement et limite les fautes de câblage. Enfin, testez systématiquement tous les connecteurs avant de finaliser l’installation.
Installer et raccorder la borne lumineuse extérieure
Réaliser l’installation d’une borne lumineuse demande de la rigueur et le respect strict des normes de sécurité. Chaque étape prépare le raccordement électrique final, ce qui assure un fonctionnement optimal et durable. Suivez ce guide étape par étape pour mener à bien votre projet en toute sécurité.
Couper le secteur et percer les points de fixation
Avant toute manipulation, coupez impérativement l’alimentation électrique au tableau principal pour garantir votre sécurité. Attendez quelques instants que les condensateurs se déchargent, puis vérifiez l’absence de tension avec un testeur. Cette précaution est essentielle avant d’intervenir sur le circuit.
- Tableau électrique : coupez le disjoncteur général ou celui qui alimente spécifiquement l’éclairage extérieur.
- Avant-trous : percez le sol en suivant le gabarit fourni, généralement composé de quatre trous espacés régulièrement.
- Mèche adaptée : utilisez une mèche M6 ou M8 correspondant aux vis pour éviter d’élargir inutilement les trous.
Utilisez un poinçon et une équerre pour marquer précisément vos repères avant de percer, afin d’obtenir un alignement parfait. La réussite de votre installation dépend en grande partie de la précision de ce travail préparatoire. N’oubliez pas de souffler la poussière hors des trous avant d’y placer les chevilles.
Enfoncez les chevilles adaptées à votre support (béton, bois ou terre) jusqu’à ce qu’elles affleurent la surface. Un léger coup de marteau suffit généralement pour les mettre en place sans les endommager. Avant de fixer la borne, assurez-vous que chaque point d’ancrage est stable.
Fixer la borne et vérifier l’étanchéité du montage
Placez la borne lumineuse en face des trous préparés et insérez les vis inoxydables sans forcer excessivement. Serrez-les ensuite progressivement en croix pour assurer une fixation équilibrée et parfaitement stable sur le sol. Ne procédez au raccordement électrique qu’une fois l’ensemble solidement arrimé.
Vérifiez la verticalité de votre poteau extérieur à l’aide d’un niveau à bulle pour un résultat esthétique. Une borne penchée est inesthétique et peut compromettre son étanchéité sur le long terme. Corrigez l’inclinaison si nécessaire avant de serrer définitivement les fixations.
Contrôlez minutieusement l’ étanchéité de l’installation en examinant les joints et la base du luminaire. Aucun interstice ne doit subsister entre la borne lumineuse extérieure et son support pour prévenir les infiltrations d’eau. Cette vérification est cruciale pour protéger votre installation contre l’humidité.
Raccorder phase, neutre et terre selon le code couleur
Le raccordement électrique doit être effectué conformément aux normes en vigueur pour garantir la sécurité. Branchez la phase (fil marron ou rouge) sur la borne L, le neutre (bleu) sur la borne N, et le fil de terre (vert/jaune). Respectez impérativement ce code couleur.
Dénudez environ 5 mm d’isolant à l’extrémité de chaque fil à l’aide d’une pince adaptée. Insérez fermement les conducteurs dans les bornes automatiques (type Wago) jusqu’à entendre un clic confirmant le verrouillage. Tirez légèrement sur chaque fil pour vous assurer qu’il est correctement maintenu.
| Couleur du fil | Fonction | Borne de raccordement | Sécurité |
| Bleu | Neutre | N | Retour du courant vers la source |
| Marron/Rouge | Phase | L | Arrivée du courant électrique |
| Vert/Jaune | Terre | Vis de terre | Évacuation des fuites vers la masse |
Serrez toutes les connexions avec un tournevis isolé pour éviter tout desserrage futur. Une fois terminé, refermez le boîtier étanche en vous assurant qu’aucun fil ne dépasse. Cette attention portée au raccordement électrique assure une sécurité optimale et durable.
Tester le fonctionnement et ajuster l’orientation finale
Installez l’ampoule LED de votre choix (par exemple une E27 ou GU10) en la vissant délicatement. Assurez-vous qu’elle est correctement positionnée, puis replacez le diffuseur pour assurer l’ étanchéité. Cette protection est indispensable pour préserver l’ampoule des intempéries.
Rétablissez l’ alimentation électrique au disjoncteur et testez immédiatement votre nouvel éclairage extérieur pour valider l’installation. La lumière doit être stable, sans clignotement, confirmant que tout fonctionne correctement. Une illumination constante est le signe d’une installation réussie.
Respecter les consignes de sécurité et la réglementation
La sécurité est un élément fondamental pour assurer la longévité et le fonctionnement optimal de votre installation. Chaque détail technique joue un rôle essentiel pour protéger votre investissement et garantir votre sécurité physique. Connaître et appliquer les consignes de sécurité permet d’éviter les accidents et les réparations coûteuses.
Éviter l’eau stagnante et les zones de chocs mécaniques
Pour prolonger la durée de vie de votre borne, choisissez un emplacement éloigné des zones susceptibles de retenir l’eau, comme les abords de piscines ou les puisards. Il est également recommandé d’éviter les endroits exposés à des chocs mécaniques répétés ou à des vibrations importantes. Un emplacement abrité vous garantira des performances durables pendant de nombreuses années.
- Zones protégées : privilégiez une allée couverte, un espace sous un auvent ou derrière un petit mur.
- Distance minimale : maintenez une distance d’au moins 2 mètres par rapport aux sources d’humidité constante.
- Zones tranquilles : optez pour un lieu où le passage des véhicules et des piétons est minimal.
Assurez-vous que le sol entourant la borne ne favorise pas l’accumulation d’eau en cas de fortes précipitations. Un terrain légèrement incliné facilitera un drainage naturel. Ces mesures simples préviennent la corrosion et évitent les infiltrations d’humidité susceptibles d’endommager l’équipement.
Porter des gants isolants et des lunettes de protection
Lors de toute intervention sur l’installation électrique, portez impérativement des gants isolants et des lunettes de protection. L’usage de ces équipements assure votre sécurité et garantit votre conformité réglementaire. Aucune exception n’est permise concernant cette règle de base.
Le port d’un tablier résistant protégera vos vêtements des saletés liées aux perçages ou aux éclats métalliques. De plus, des chaussures fermées mettent vos pieds à l’abri en cas de chute d’outil. Cet équipement complet limite significativement les risques d’accident.
Conformité NF C 15-100 et certifications européennes
En France, la norme NF C 15-100 régit strictement les installations électriques basse tension. Votre installation doit absolument se conformer à ce standard pour être légale et sûre. Cette norme définit notamment les règles relatives à la mise à la terre, la section des câbles et les dispositifs de protection.
Vérifiez que chaque produit dispose bien des certifications CE, RoHS et DEEE indiquées sur son emballage. Ces labels attestent du respect des normes européennes les plus exigeantes. Installer un produit non certifié expose à des risques inacceptables pour une utilisation en extérieur.
Maintenance trimestrielle et attestation professionnelle obligatoire
Pensez à nettoyer la lentille en polycarbonate trimestriellement à l’aide d’un chiffon doux et d’eau savonneuse. Tous les six mois, contrôlez la fixation et resserrez les vis pour compenser un éventuel desserrage. Inspectez également l’état des joints d’étanchéité et remplacez-les dès les premiers signes d’usure.
- Nettoyage régulier : cela évacue la poussière et les résidus qui peuvent nuire à l’efficacité.
- Inspection visuelle : permet de repérer précocement la corrosion ou d’éventuelles fissures.
- Documentation : consignez chaque opération dans un suivi daté.
L’arrêté du 22 août 2024 impose que l’installation de bornes lumineuses extérieures soit effectuée par un professionnel qualifié, qui doit fournir une attestation. Cette conformité réglementaire garantit le respect des critères d’efficacité énergétique. En cas de doute, sollicitez un électricien certifié pour valider votre installation.
Foire aux questions
Puis-je installer moi-même une borne lumineuse extérieure en tant que particulier ?
Oui, il est parfaitement possible pour un particulier d’installer une borne lumineuse extérieure classique équipée d’un culot E27 et d’une puissance raisonnable. Cependant, notez que la réglementation récente peut exiger une attestation professionnelle pour certains travaux de rénovation d’éclairage extérieur.
Pour éviter toute surprise et respecter les normes en vigueur, nous vous conseillons de vérifier auprès de votre mairie. Vous pouvez également solliciter l’avis d’un électricien qualifié avant d’installer une borne lumineuse dans votre jardin.
Quel indice de protection IP dois-je choisir pour une borne dans mon jardin ?
Pour les zones abritées, un indice IP44 suffit généralement, mais privilégiez l’IP54 si l’emplacement est sujet aux éclaboussures. Si vous habitez près de la mer ou dans une zone très exposée aux intempéries, l’indice IP65 constitue la meilleure option pour protéger durablement votre installation.
À titre d’exemple, le lot de 4 bornes Defne-3 offre une protection IP44 très adaptée. C’est une solution robuste et idéale pour équiper la plupart des jardins en France.
Combien d’ampoules LED dois-je installer pour bien éclairer mon allée ?
Pour obtenir un éclairage homogène le long de votre allée, espacez chaque borne lumineuse de 2 à 3 mètres. En règle générale, deux bornes LED d’environ 8 W suffisent amplement pour couvrir une distance de 5 mètres.
Choisir une ampoule LED plutôt qu’une ampoule incandescente classique permet de réaliser d’importantes économies d’énergie. Le modèle potelet Defne-4, avec son diffuseur opale, garantit une lumière douce et sécurisante à 360°.
