Choisir le bon nombre de spots LED pour votre salle de bain en fonction de sa taille et de la norme NF C 15-100 est essentiel pour un éclairage optimal. Cela permet également de respecter la réglementation en matière de sécurité. Ce guide vous accompagne pour calculer vos besoins en spots encastrés selon la surface et les règles d’installation.
Éclairage salle de bain : calcul du nombre en m²
Pour bien dimensionner votre éclairage, il faut prendre en compte la surface en m², les lux nécessaires et le flux lumen de vos spots. Pour les salles de bain humides, les spots LED IP65 offrent une grande sécurité. Leur indice de protection IP, notamment l’IP65, leur confère une excellente étanchéité.
Comment calculer le nombre de spots
La méthode pour déterminer combien de spots LED dans une salle de bain selon la taille et la norme NF C15-100 est simple. Multipliez la surface par le niveau d’éclairement souhaité en lux, puis divisez par le nombre de lumens par spot. Arrondissez toujours au supérieur pour un éclairage optimal.
On distingue généralement trois niveaux d’intensité selon l’usage de la salle d’eau :
- Éclairage général : 200 lux procurent une visibilité confortable dans l’ensemble de la pièce.
- Ambiance lumineuse : 300 lux offrent une belle luminosité, idéale pour les pièces plus sombres.
- Éclairage au miroir : 500 lux éliminent les ombres et rendent les couleurs avec précision.
Prenons l’exemple d’une salle de bain de 5 m² avec un éclairage général de 200 lux. Le calcul donne 1000 lumens nécessaires. Avec des spots de 400 lumens chacun, il faudra donc prévoir 3 points lumineux.
Lux, lumens et surface m²
Comprendre la différence entre ces unités est crucial pour un calcul lumens lux précis. Le lumen mesure la quantité de lumière émise par une source, tandis que le lux évalue l’éclairement reçu sur une surface. Plus la pièce est grande, plus le flux lumineux nécessaire est important.
Les spots encastrés disponibles sur le marché offrent généralement entre 400 et 600 lumens. Opter pour des modèles plus puissants permet de réduire le nombre total de points d’éclairage. Vérifiez toujours le flux lumineux indiqué, car l’efficacité peut varier selon les fabricants.
Espacement et hauteur de plafond
La distance idéale entre les spots encastrés est généralement comprise entre 1 et 1,2 mètre. Maintenez également un écart de 30 à 50 centimètres par rapport aux murs pour éviter les zones d’ombre et garantir une répartition homogène de la lumière.
Pour un plafond supérieur à 2,5 mètres, augmentez le nombre de spots d’environ 10 % par demi-mètre supplémentaire. Cette hauteur supplémentaire disperse la lumière. Si les murs sont foncés, prévoyez également un flux plus important pour compenser l’absorption de la lumière.
Près du miroir, installez les spots à environ 60 centimètres de distance ou ajoutez des appliques murales sur les côtés. Cette configuration élimine les ombres sur le visage. Des luminaires orientables offrent une grande flexibilité pour vos activités quotidiennes.
Norme NF C 15-100 et indices IP salle de bain
Pour l’installation de vos spots led salle de bain, il est recommandé de prévoir un éclairage d’environ 100 à 150 lux par mètre carré. La norme NF C 15-100 régit strictement la sécurité des installations électriques. Respecter cette réglementation stricte permet de protéger efficacement tous les occupants du logement.

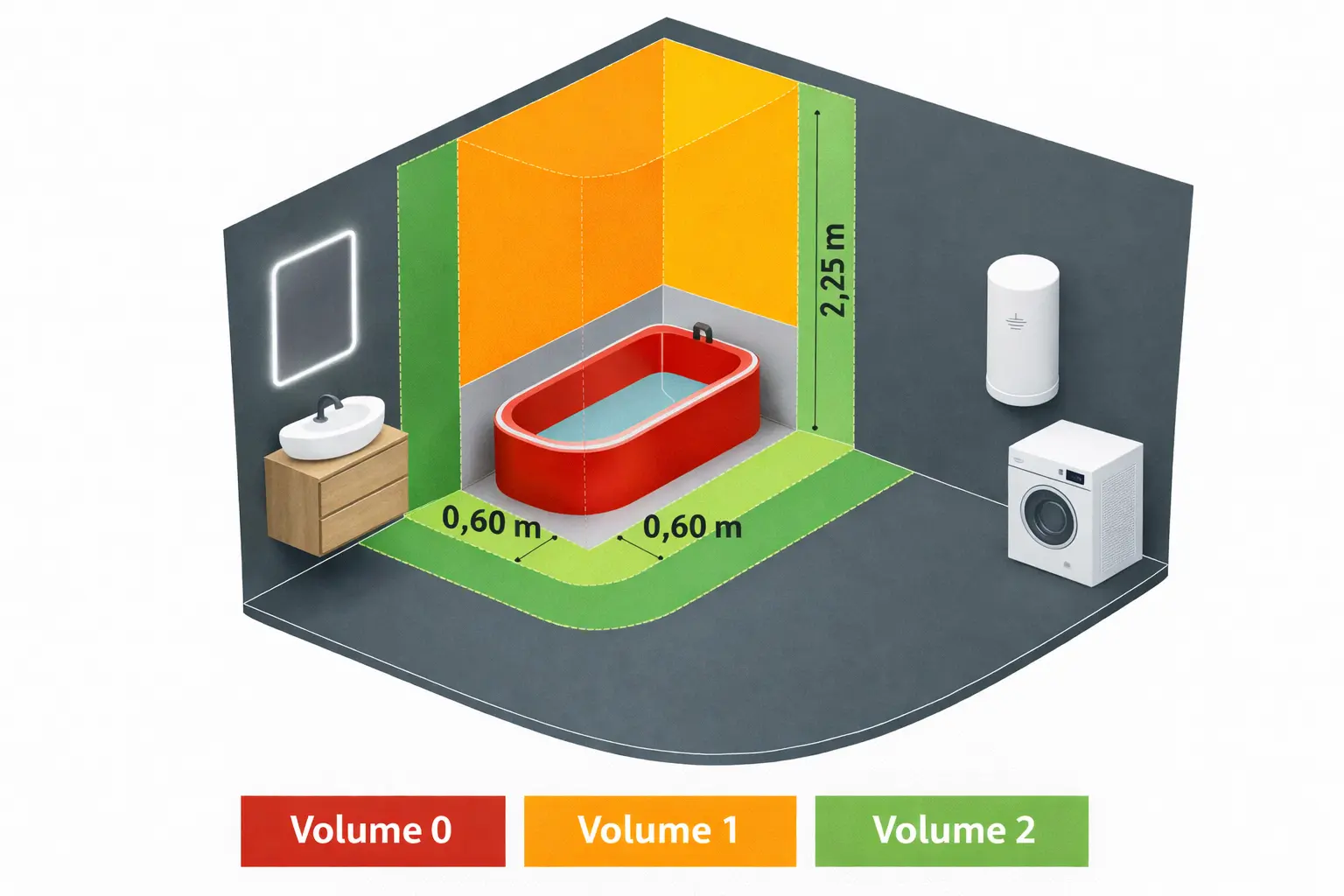

Zones 0-1-2 et exigences
Les normes NF C 15-100 zones définissent des espaces spécifiques dans la salle de bain. La zone 1, par exemple, s’étend jusqu’à 2,25 mètres au-dessus du bac à douche. Ces délimitations précises vous indiquent où positionner vos spots encastrés en toute sécurité.
Quel indice IP pour un spot encastrable
Les indices IP salle de bain varient selon l’emplacement du spot encastrable. Un équipement classé IP65 offre ainsi une excellente protection contre les projections d’eau importantes. Pour les emplacements moins exposés, un luminaire étanche standard est souvent suffisant.
L’indice de protection IP combine deux chiffres pour évaluer la robustesse du matériel. Le premier indique la protection contre les solides, le second mesure l’étanchéité aux liquides. Près de la douche, choisissez systématiquement un spot IP65 pour une sécurité optimale.
Dans un environnement très humide, privilégiez un luminaire conçu pour résister aux projections d’eau. Cette protection contre les projections d’eau prolonge considérablement la durée de vie de votre installation. Un bon indice de protection garantit ainsi un éclairage totalement conforme et rassurant au quotidien.
Nombre de points lumineux et circuit plafond norme NF C 15‑100
En plus de déterminer le nombre de spots à prévoir au plafond, il est indispensable de respecter les limites de circuit d’éclairage définies par la norme NF C 15-100. Ces règles ont pour objectif d’éviter les surcharges et d’assurer une sécurité maximale. Par conséquent, chaque circuit d’éclairage est conçu pour alimenter un nombre spécifique de points lumineux, indépendamment de la faible consommation des ampoules LED.
Combien de points par disjoncteur 16 A
Le nombre maximal de points lumineux autorisés par un même disjoncteur 16 A pour points lumineux est de huit. Même avec la faible consommation des LED actuelles, cette limite de quantité est plus restrictive que la limitation de puissance totale. Ainsi, même si huit spots consomment très peu d’énergie, il est interdit d’en ajouter un neuvième sur le même circuit.
- Maximum 8 points : Cette règle s’applique à tous les circuits d’éclairage en France, quelle que soit la puissance des appareils.
- Section minimale 1,5 mm² : Les conducteurs doivent avoir cette section pour être compatibles avec les disjoncteurs de 16 ampères.
- Mise à la terre obligatoire : Toute installation électrique, notamment dans une salle de bain, nécessite impérativement une liaison à la terre.
- Différentiel 30 mA recommandé : Cet équipement coupe le courant instantanément en cas de fuite électrique vers la terre, offrant une protection essentielle.
La puissance maximale théorique d’un circuit 16A est bien supérieure au besoin réel d’une série de spots LED. Cependant, la réglementation fixe ce nombre à huit pour simplifier la maintenance et renforcer la protection générale. Au-delà, vous devrez créer un second circuit équipé de son propre disjoncteur.
Câblage et section des conducteurs
Pour l’éclairage, la section minimale exigée pour les fils en cuivre est de 1,5 mm². Cette dimension garantit une excellente conductivité tout en prévenant tout risque de surchauffe. Il est également crucial de n’utiliser que des câbles homologués par les fabricants spécialisés.
Chaque conducteur doit absolument respecter cette section minimale obligatoire. Le câble ainsi dimensionné est protégé de façon optimale par son disjoncteur et un différentiel 30 mA, particulièrement adapté aux pièces humides. Réduire la taille des câbles pour économiser représente un risque majeur de surchauffe et d’incendie.
Créer plusieurs circuits en m² élevés
Dans une pièce de grande surface (supérieure à 12 m² par exemple), il est fréquent de dépasser les huit points lumineux nécessaires à un bon éclairage. La solution est alors de diviser l’installation en plusieurs circuits distincts, chacun avec son propre disjoncteur. Cette méthode renforce la sécurité du système et évite de plonger toute la pièce dans le noir en cas de coupure sur un seul circuit.
Il est conseillé de répartir les spots de manière équilibrée entre les différents circuits. Cette répartition optimise la charge globale et prévient les surcharges sur une seule ligne. Enfin, pour faciliter toute intervention future, identifiez clairement chaque circuit au niveau du tableau électrique à l’aide d’étiquettes décrivant leur fonction.

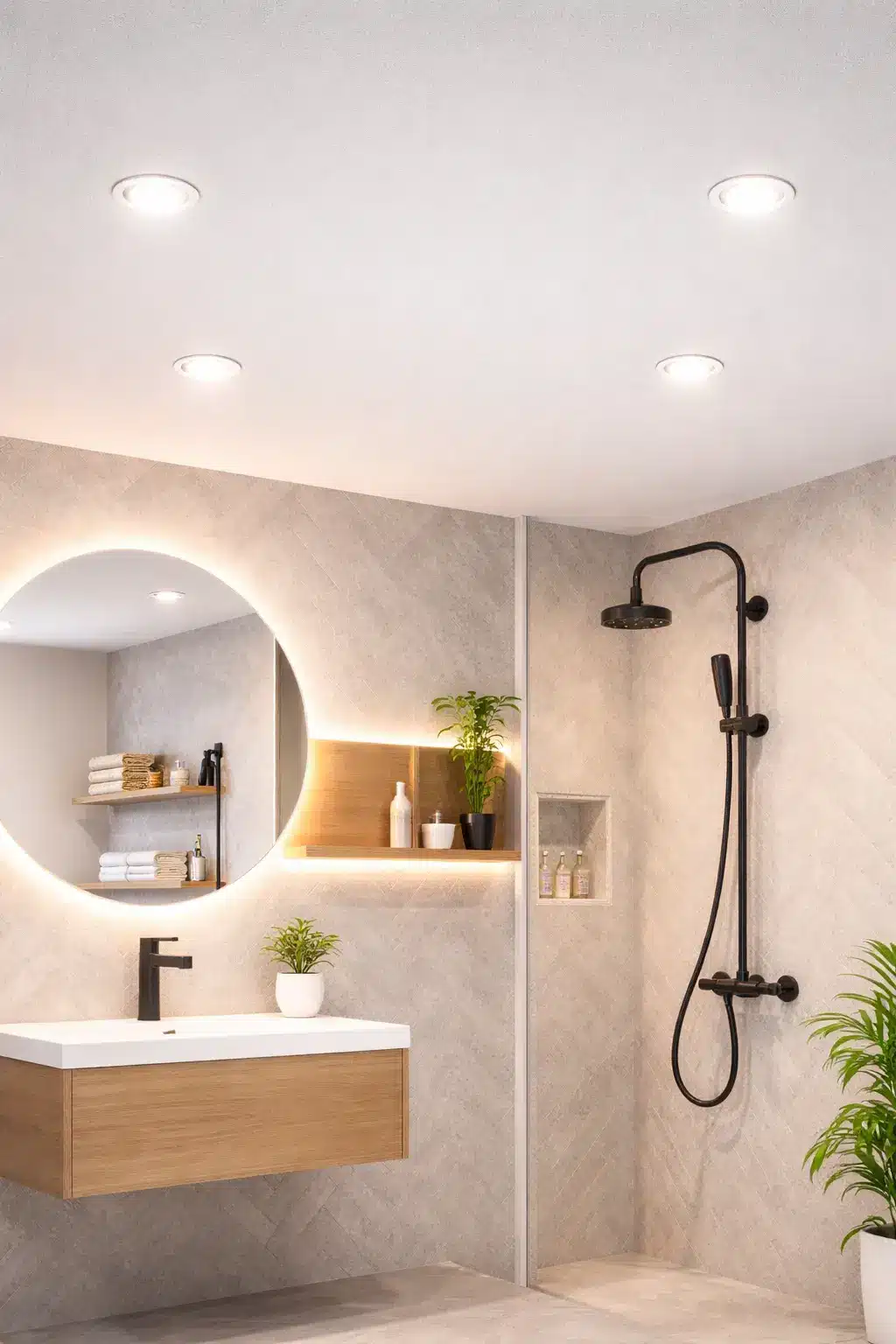

Répartition et choix des spots encastrables au plafond
Après avoir déterminé le nombre de spots nécessaires, une configuration intelligente est essentielle dans la salle de bain. Cet éclairage général doit offrir à la fois une luminosité uniforme et une fonctionnalité optimale. La répartition encastrable et miroir vise à éclairer prioritairement les zones essentielles tout en garantissant une belle lumière d’ambiance.
Combien de spots selon la surface m²
Le dimensionnement par surface repose sur des normes reconnues pour chaque m² de votre pièce. Pour une petite surface (par exemple 3 m²), prévoyez environ 750 lumens. Cela peut être obtenu avec deux spots de 400 lumens ou un spot de 600 lumens.
Si la pièce fait 5 m², prévoyez entre 1000 et 1250 lumens, ce qui équivaut à trois spots classiques. Pour 8 m², optez plutôt pour 1600 à 2400 lumens en répartissant quatre à six luminaires. Pour 12 m², comptez au moins six spots pour 3000 lumens, nécessitant idéalement deux circuits distincts.
- 3 m² : 2 spots pour un apport de 600 à 750 lumens, à positionner symétriquement au plafond.
- 5 m² : 3 spots délivrant 1000 à 1250 lumens, disposés de préférence en triangle.
- 8 m² : 4 à 6 spots pour une luminosité allant jusqu’à 2400 lumens, assurant une couverture uniforme.
Il est recommandé d’arrondir vos estimations vers le haut pour éviter un sous-éclairage désagréable. Ajouter un spot encastrable supplémentaire lors de l’installation représente un faible surcoût, mais améliore nettement votre confort visuel au quotidien.
| Surface m² | Lumens nécessaires | Nombre de spots 400 lm | Nombre de spots 600 lm | Circuits requis |
| 3 m² | 600-750 | 2 | 1-2 | 1 |
| 5 m² | 1000-1250 | 3 | 2 | 1 |
| 8 m² | 1600-2000 | 4-5 | 3 | 1 |
| 12 m² | 2400-3000 | 6-8 | 4-5 | 2 |
Qualité de lumière et confort
Au-delà de la puissance, la qualité du flux lumineux influence directement votre confort. Il est important d’éliminer les zones d’ombre, notamment autour du lavabo ou de la douche. Un apport ciblé d’environ 500 lux est idéal pour des activités minutieuses comme le maquillage.
Privilégiez une température de couleur adaptée : optez pour un blanc neutre près des miroirs et un blanc chaud près de la baignoire. L’ajout d’un variateur d’intensité permet d’ajuster l’ambiance en fonction du moment, offrant ainsi plus de flexibilité sans surplus de dépense.
Foire aux questions
Comment calculer le nombre de spots dans une salle de bain ?
Pour calculer le nombre idéal d’ampoules, multipliez la surface en m² par les lux désirés, puis divisez par le lumen d’un spot. Pour une salle de bain de 5 m² à 200 lux avec des spots de 400 lumens, prévoyez 3 spots. Ajoutez 20 % si vos murs sont sombres ou si le plafond est très haut.
Combien de points lumineux un circuit d’éclairage NF C 15-100 peut-il desservir au maximum ?
Selon la norme nf c 15-100, un circuit d’éclairage sur disjoncteur 16A accepte un maximum de 8 points lumineux. Au-delà de ce nombre de spots, vous devez créer deux circuits séparés pour votre installation électrique. Cette réglementation stricte garantit votre sécurité, quelle que soit la puissance de vos LED.
Quels indices IP faut-il respecter pour une salle de bain selon la norme NF C 15-100 ?
En zone 1 et 2, au-dessus ou près de la douche, il faut respecter un indice minimum IP44, bien qu’un équipement ip65 soit vivement recommandé. Pour la zone 0 à l’intérieur de la baignoire, seuls les appareils très basse tension IP67 sont permis. Lisez toujours la notice avant votre installation pour confirmer la conformité du produit.
